자동화 장비에서 작은 크기의 에어 핸드가 생각보다 강한 힘으로 제품을 잡고 있는 모습을 볼 때가 있습니다.
공급되는 압축공기의 압력이 특별히 높은 것도 아닌데 왜 작은 공압 그리퍼에서 큰 파지력이 나오는 것일까요?
그 이유 가운데 하나가 토글 메커니즘(Toggle Mechanism)입니다.
토글 구조는 링크의 기하학적인 위치 관계를 이용하여 특정 구간에서 큰 기계적 힘을 얻는 메커니즘으로, 공압 핸드·클램프·프레스·스토퍼 등 다양한 자동화 기구에 적용됩니다.
실제로 CKD HJD 고파지력 와이드 앵글 핸드는 작은 크기에서도 강한 파지력을 얻기 위해 토글 메커니즘을 사용한다고 제조사가 설명하고 있습니다.
1. 토글 메커니즘이란?
토글 메커니즘을 가장 쉽게 이해하려면 두 개의 링크가 연결된 구조를 생각하면 됩니다.
두 링크가 크게 꺾여 있을 때는 연결점을 움직이는 힘이 비교적 쉽게 링크의 각도 변화로 이어집니다.
그러나 두 링크가 점점 일직선에 가까워질수록 같은 양만큼 움직이기 위해 필요한 힘의 관계가 달라집니다.
특정 위치에서는 작은 입력 이동에 비해 출력 측에서 큰 힘을 얻을 수 있습니다.
즉 토글 구조의 핵심은
입력 이동량과 출력 힘의 관계를 링크 각도에 따라 변화시키는 것
입니다.
이 특성을 이용하면 공압 피스톤에서 발생한 힘을 핑거가 제품을 잡는 마지막 구간에서 더욱 효과적으로 사용할 수 있습니다.

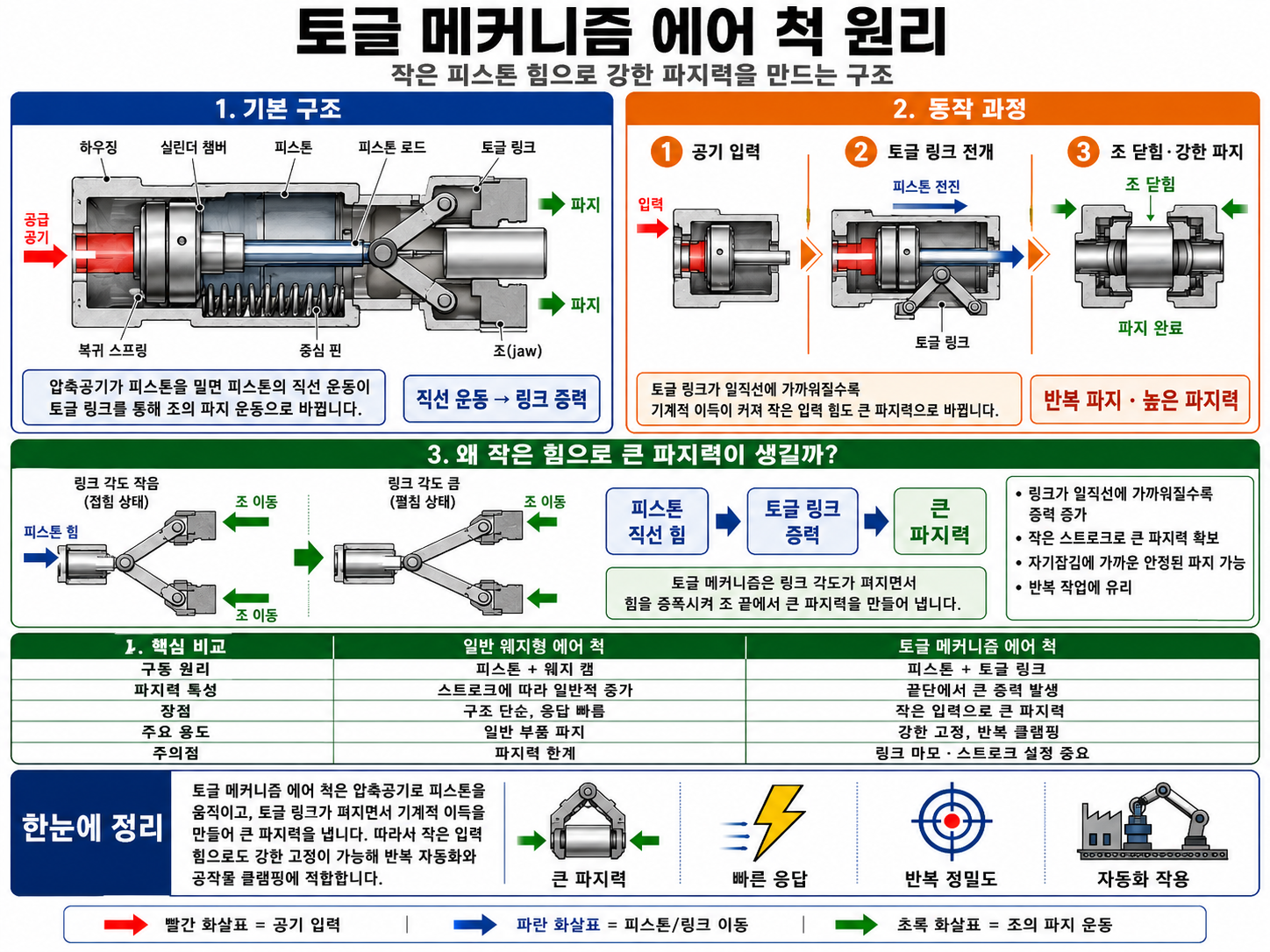

2. 토글 에어 척에서 피스톤은 어떤 역할을 할까?
토글 메커니즘도 기본적인 에너지원은 압축공기입니다.
에어 척 내부의 피스톤에 압축공기가 공급되면
[F=P\times A]
관계에 따라 피스톤 힘이 발생합니다.
이 피스톤이 링크를 밀거나 당깁니다.
링크의 각도가 변화하면서 핑거 또는 그리퍼 조가 회전하거나 이동합니다.
따라서 전체 운동 과정은
압축공기 공급 → 피스톤 이동 → 링크 각도 변화 → 핑거 개폐 → 작업물 파지
순서로 이해할 수 있습니다.
중요한 부분은 피스톤 힘이 그대로 핑거에 전달되는 것이 아니라 토글 링크의 각도에 따라 힘의 전달비가 달라진다는 점입니다.
3. 왜 닫히는 마지막 구간에서 힘이 커질까?
토글 메커니즘에서는 링크가 일직선에 가까워질수록 출력 측 이동량이 작아지는 대신 큰 힘을 전달할 수 있는 구간이 만들어집니다.
공압 그리퍼에서 이 특성을 이용하면 핑거가 작업물에 접근할 때는 비교적 큰 각도로 빠르게 움직이고, 실제 작업물을 잡는 마지막 구간에서는 링크가 펴지면서 높은 파지력을 만들도록 설계할 수 있습니다.
쉽게 표현하면
초기 구간 = 이동 중심
최종 구간 = 힘 중심
으로 이해할 수 있습니다.
물론 실제 토글 에어 척에서는 링크 길이와 회전축 위치, 피스톤 위치 등이 정밀하게 설계되며 단순한 이상적인 토글 공식만으로 파지력을 계산해서는 안 됩니다.
실제 파지력은 해당 제조사의 카탈로그 값을 사용해야 합니다.
4. 데드센터란 무엇인가?
토글 메커니즘에서 중요한 개념 가운데 하나가 데드센터(Dead Center)입니다.
두 링크가 거의 완전히 일직선으로 정렬되는 위치를 의미합니다.
이 위치 근처에서는 출력 측에서 큰 힘을 낼 수 있지만 움직임과 힘의 관계가 매우 민감해집니다.
구조에 따라 링크가 데드센터를 약간 넘어가면 오버센터(Over-Center) 구조가 만들어질 수 있습니다.
오버센터 메커니즘은 외력이 작용하더라도 쉽게 반대 방향으로 풀리지 않는 기계적 잠금 특성을 만들 수 있어 클램프 등에 널리 활용됩니다.
다만 모든 공압 토글 핸드가 오버센터 잠금 기능을 가진 것은 아니므로 제품별 구조를 반드시 확인해야 합니다.
5. 토글 구조와 일반 피스톤 직결 구조의 차이
단순한 피스톤 직결 구조에서는 피스톤의 운동과 출력부 운동의 관계가 비교적 일정합니다.
반면 토글 구조에서는 링크 각도에 따라 힘과 이동량의 비율이 계속 변합니다.
따라서 다음과 같은 특성을 얻을 수 있습니다.
특정 파지 구간에서 높은 힘 확보
작은 액추에이터로 비교적 큰 파지력 구현
넓은 개폐각 확보가 가능한 구조 설계
기계적 링크를 이용한 강성 향상
CKD HJD 시리즈는 180도에 가까운 넓은 개폐각과 함께 토글 메커니즘을 이용한 높은 파지력을 특징으로 제시하고 있습니다.
6. 와이드 앵글 핸드에서 토글 구조가 유리한 이유
평행형 그리퍼와 달리 앵귤러 또는 와이드 앵글 핸드는 핑거가 회전하면서 열리고 닫힙니다.
이 방식은 핑거가 크게 벌어질 수 있다는 장점이 있습니다.
예를 들어 컨베이어 위에 제품이 놓여 있을 때 핑거를 완전히 옆으로 벌릴 수 있다면 그리퍼를 제품 위에서 수직으로 많이 들어 올리지 않아도 제품 주변 공간을 확보하기 쉬워집니다.
CKD HJD는 약 -4°에서 184° 범위의 넓은 개폐각을 제공하며, 제조사는 이 넓은 각도 때문에 픽앤플레이스 과정에서 불필요한 수직 이동을 줄이고 위치결정을 쉽게 할 수 있다고 설명합니다.
7. 토글 구조는 클램프에도 사용된다
토글 메커니즘은 에어 척에만 사용되는 기술이 아닙니다.
공압 클램프, 프레스, 스토퍼, 지그 고정장치 등에도 널리 활용됩니다.
Festo의 일부 스토퍼 실린더도 토글 레버 디자인을 적용하여 높은 횡하중을 흡수할 수 있도록 구성되어 있습니다.
이처럼 토글 구조가 여러 산업 기계에서 사용되는 이유는 작은 액추에이터 동작을 특정 위치에서 큰 유지력 또는 저항력으로 변환할 수 있기 때문입니다.
8. 파지력이 높으면 무조건 좋은가?
그렇지는 않습니다.
파지력이 지나치게 크면 작업물이 손상될 수 있습니다.
예를 들어 얇은 플라스틱 사출품을 강한 토글 핸드로 잡으면 변형이 생길 수 있습니다.
유리 제품이나 얇은 알루미늄 부품, 표면 코팅 제품 역시 과도한 파지력에 주의해야 합니다.
따라서 그리퍼를 선택할 때는 “가장 힘이 센 모델”이 아니라 필요한 안전율을 확보하면서 제품을 손상시키지 않는 파지력을 선택해야 합니다.
9. 파지력과 작업물 무게는 같은 것이 아니다
작업물 무게가 10N이라고 해서 그리퍼 파지력이 10N이면 충분하다고 생각해서는 안 됩니다.
제품을 잡는 힘은 마찰을 통해 작업물의 낙하를 방지해야 합니다.
또 로봇이 빠르게 이동하면 가속도에 의해 추가적인 관성력이 발생합니다.
따라서 실제 선정에는 다음 요소가 포함됩니다.
작업물 질량
중력
로봇 가속도
급정지 조건
핑거와 작업물 사이의 마찰
접촉면 형상
파지 방향
필요한 안전율
특히 제품을 수직 방향으로 들어 올리는 경우에는 미끄러짐 조건을 반드시 고려해야 합니다.
10. 토글 그리퍼의 반복정밀도
높은 파지력만큼 중요한 것이 반복정밀도입니다.
자동 조립장비에서는 매번 제품을 거의 같은 위치에서 잡아야 합니다.
링크와 피벗 부위에 유격이 커지면 핑거 끝의 위치 편차도 커질 수 있습니다.
따라서 토글 핸드에서는 링크 핀과 피스톤 가이드, 회전축의 강성과 내구성이 중요합니다.
CKD HJD는 피스톤 가이드를 적용해 반복정밀도와 내구성, 강성을 향상시키는 구조를 특징으로 제시하고 있습니다.
11. 링크 유격이 커지면 어떤 문제가 생길까?
토글 구조는 여러 회전 연결부로 구성되기 때문에 장기간 반복 사용하면 링크 핀이나 부시 등에 마모가 발생할 수 있습니다.
유격이 증가하면
핑거 위치 편차 증가
파지 위치 변화
진동 증가
비정상적인 소음
파지력 전달 불균형
등의 문제가 발생할 수 있습니다.
따라서 반복 횟수가 많은 자동화 장비에서는 제조사가 정한 사용 조건과 유지보수 주기를 확인하는 것이 중요합니다.
12. 토글 에어 핸드의 공급 압력
토글 구조가 기계적으로 힘을 증폭한다고 해서 매우 낮은 압력에서도 무조건 충분한 힘을 얻는 것은 아닙니다.
기본적인 힘의 시작은 피스톤에서 발생합니다.
공급 압력이 낮아지면 피스톤의 힘도 줄어듭니다.
특히 공장 전체에서 동시에 많은 공압 장비를 사용하여 압력강하가 발생하면 기존에는 잘 잡던 에어 척이 작업물을 놓치는 문제가 생길 수도 있습니다.
따라서 그리퍼 선정뿐 아니라 실제 설비에서 확보 가능한 최소 운전 압력도 확인해야 합니다.
13. 제품 접촉 위치가 중요한 이유
토글 핸드가 큰 힘을 내더라도 제품을 잡는 위치가 적절하지 않으면 문제가 발생합니다.
핑거 끝을 지나치게 길게 제작하면 회전축이나 가이드에 큰 모멘트가 작용할 수 있습니다.
또한 제품의 중심에서 멀리 떨어진 곳을 잡으면 제품 자체가 회전하려는 모멘트가 발생할 수 있습니다.
따라서 핑거 설계 시에는 단순히 “닿기만 하는 모양”이 아니라 파지점과 무게중심의 관계를 함께 검토해야 합니다.
14. 압축공기 공급이 끊기면 어떻게 될까?
일반적인 복동형 공압 핸드는 압축공기 공급이 사라지면 정상적인 파지력을 유지하지 못할 수 있습니다.
따라서 사람이 아래에서 작업하거나 고가의 제품을 들어 올리는 장비에서는 압력 저하 시 제품 낙하 위험을 별도로 검토해야 합니다.
스프링 유지형, 체크밸브, 압력 감시 센서 또는 별도의 기계적 안전장치 등을 고려할 수 있습니다.
어떤 장치를 사용해야 하는지는 위험성 평가와 해당 기계의 안전 요구사항에 따라 결정해야 합니다.
15. 토글 메커니즘의 핵심을 한 문장으로 정리하면
토글 구조를 이해하는 가장 쉬운 표현은 다음과 같습니다.
“피스톤의 이동을 링크 각도 변화로 바꾸고, 링크가 펴지는 마지막 구간에서 큰 기계적 파지력을 얻는 구조.”
따라서 토글 에어 척을 보면 공압 시스템과 기계적인 링크 메커니즘이 결합된 하나의 복합 액추에이터라고 이해할 수 있습니다.
16. 어떤 장비에서 유용할까?
토글 타입 공압 핸드는 다음과 같은 분야에서 검토할 수 있습니다.
자동차 부품 이송
프레스 주변 자동화
금속 부품 파지
조립라인
로봇 픽앤플레이스
넓은 개폐각이 필요한 제품
비교적 높은 파지력이 필요한 자동화
클램핑 및 고정 작업
다만 작업별 적합성은 실제 제품 사양을 기준으로 판단해야 합니다.
마무리
토글 메커니즘을 사용하는 에어 척의 가장 큰 특징은 피스톤 힘을 단순히 그대로 전달하는 것이 아니라 링크의 기하학적인 관계를 이용해 파지 구간에서 높은 기계적 힘을 만드는 것입니다.
공압이 피스톤을 움직이고, 피스톤이 토글 링크의 각도를 변경하며, 링크에서 변환된 힘이 핑거로 전달됩니다.
실제 산업용 와이드 앵글 핸드에서도 토글 메커니즘과 피스톤 가이드를 조합하여 컴팩트한 구조에서 높은 파지력과 넓은 개폐각을 구현한 제품이 사용되고 있습니다.
하지만 높은 파지력만 보고 제품을 선정해서는 안 됩니다.
작업물 질량, 접촉 마찰, 로봇 가속도, 핑거 길이, 개폐각, 반복정밀도, 최소 공급 압력, 제품 변형 가능성을 함께 검토해야 안정적인 자동화 시스템을 만들 수 있습니다.
