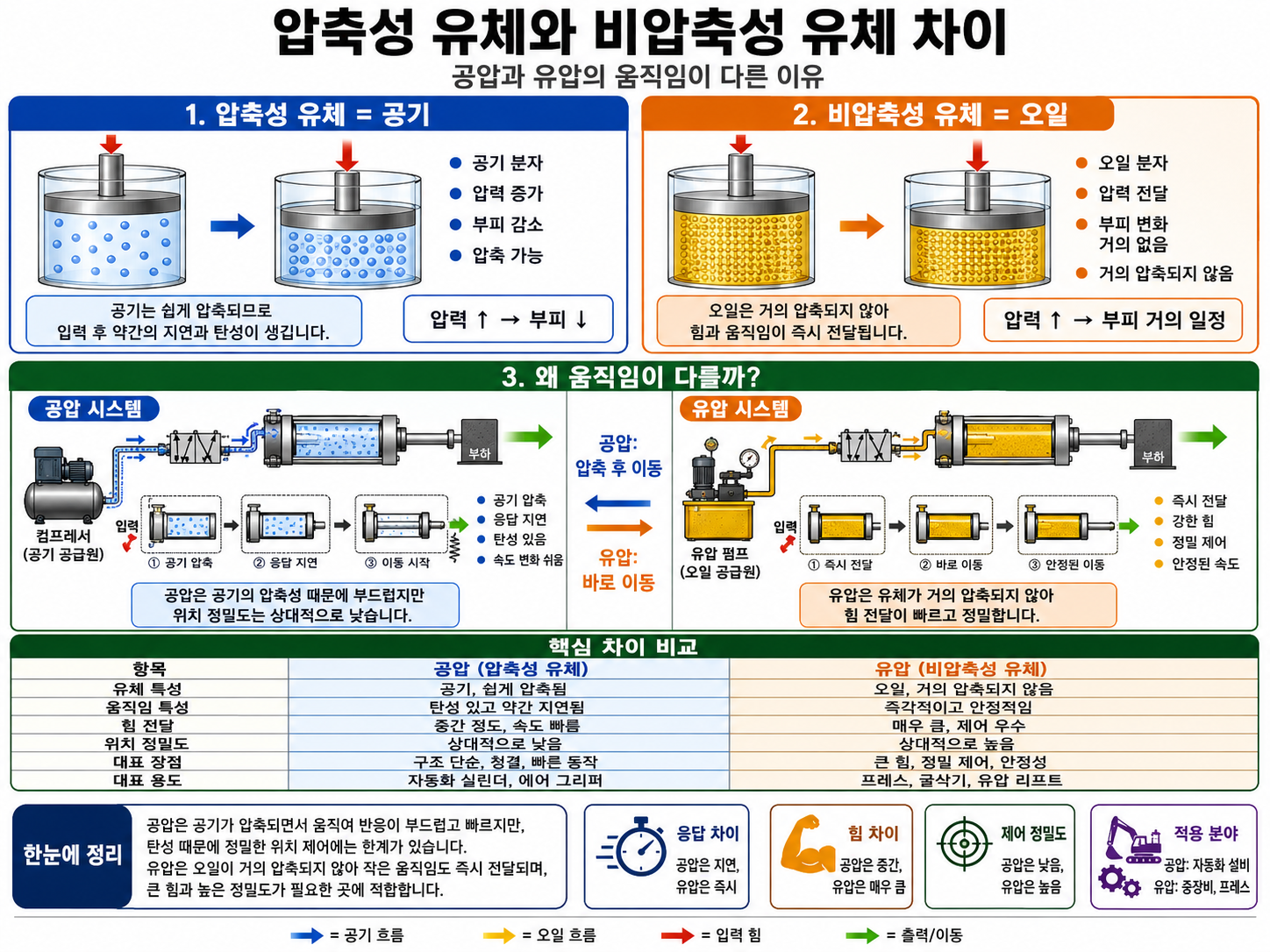

공압 시스템과 유압 시스템은 모두 유체의 에너지를 이용하여 기계적인 운동을 만드는 유체 동력 시스템입니다.
공압 실린더와 유압 실린더는 외형적으로 비슷해 보이고, 밸브를 통해 유체를 공급하여 피스톤을 움직인다는 기본 구조도 비슷합니다.
그런데 실제로 작동시켜 보면 느낌은 상당히 다릅니다.
공압 실린더는 빠르게 움직이면서 비교적 탄력적인 느낌을 보이는 반면, 유압 실린더는 무거운 부하를 비교적 단단하게 밀어내는 특성을 보입니다.
이러한 차이를 이해하는 중요한 열쇠가 바로 압축성(Compressibility)입니다.
Festo는 공압 시스템이 압축공기를 에너지 전달 매체로 사용한다고 설명하고 있으며, 공기의 압축성은 공압 액추에이터의 특성에 직접적인 영향을 줍니다.
1. 압축성 유체란 무엇인가?
압축성 유체는 압력을 가했을 때 부피 변화가 비교적 크게 발생하는 유체를 의미합니다.
대표적인 예가 기체입니다.
공기를 밀폐된 용기에 넣고 압력을 높이면 공기의 부피는 감소할 수 있습니다.
우리가 사용하는 에어 컴프레서 역시 이러한 공기의 특성을 이용합니다.
대기 중의 공기를 흡입한 뒤 압축하여 리시버 탱크 등에 저장합니다.
Festo의 공압 기초 교육과 기술자료에서도 압력과 부피의 관계를 공압의 기본 물리 원리 가운데 하나로 다루고 있습니다.
따라서 공압 시스템에서는 압축공기 자체가 어느 정도 에너지를 저장할 수 있습니다.
2. 비압축성 유체란 무엇인가?
완전히 압축되지 않는 실제 유체는 존재하지 않습니다.
그러나 액체는 일반적인 산업 운전 조건에서 기체에 비해 부피 변화가 매우 작기 때문에 유압에서는 흔히 비압축성 유체에 가까운 것으로 취급합니다.
유압유에 압력을 가해도 공기처럼 큰 부피 변화가 일어나지 않기 때문에 압력과 힘을 비교적 직접적으로 전달할 수 있습니다.
이 차이가 유압 시스템의 높은 강성과 정밀한 저속 제어 특성에 중요한 영향을 미칩니다.
Bosch Rexroth의 유압 기초 자료 역시 유체 압력과 힘 전달 관계를 유압의 기본 원리로 설명합니다.
3. 공기가 압축되면 실린더에서는 어떤 현상이 발생할까?
공압 실린더에 압축공기를 공급했다고 가정해 보겠습니다.
실린더 피스톤에 부하가 없다면 비교적 쉽게 움직입니다.
그러나 무거운 부하가 걸려 피스톤이 바로 움직이지 못하면 공급된 공기가 먼저 실린더 챔버 안에서 압축되면서 압력이 증가합니다.
압력이 충분히 올라가 피스톤에 발생하는 힘이 부하와 마찰을 넘어서는 순간 피스톤이 움직이기 시작합니다.
따라서 공압 시스템에서는
공기 유입 → 공기 압축 → 압력 상승 → 필요한 힘 도달 → 피스톤 이동
이라는 과정이 나타날 수 있습니다.
공기의 이러한 압축성은 공압 장치에 특유의 탄력성을 제공합니다. Festo 역시 공기의 압축성이 공압 실린더에 유연성과 외력에 대한 대응 특성을 제공한다고 설명합니다.
4. 공압 실린더가 '스프링 같다'고 하는 이유
공압 실린더의 챔버 안에 갇힌 압축공기를 생각해 보면 이해하기 쉽습니다.
외부에서 피스톤을 강제로 밀면 챔버 내부 공기가 더욱 압축됩니다.
압축된 공기는 다시 팽창하려는 특성을 가지므로 반대 방향으로 힘을 가합니다.
이 때문에 공압 시스템은 상황에 따라 일종의 공기 스프링처럼 거동할 수 있습니다.
이러한 특성은 외부 충격을 흡수하는 데 도움이 될 수 있지만, 매우 높은 위치 강성이 필요한 상황에서는 불리할 수 있습니다.
공압의 유연성이 장점인 장비도 있고 단점인 장비도 있다는 의미입니다.
5. 유압 실린더가 상대적으로 단단하게 느껴지는 이유
유압 시스템에서는 피스톤 한쪽에 작동유가 채워져 있습니다.
액체는 기체보다 훨씬 압축되기 어렵기 때문에 피스톤에 외력이 가해져도 공압처럼 큰 부피 변화가 발생하지 않습니다.
따라서 밸브가 유로를 적절하게 차단하고 내부 누설이 충분히 작다면 위치를 비교적 강하게 유지할 수 있습니다.
이 때문에 대형 프레스, 건설기계, 클램핑 장치처럼 높은 힘과 강성이 필요한 분야에서 유압이 널리 사용됩니다.
다만 실제 유압 시스템도 완전한 강체는 아닙니다.
작동유 자체에도 압축성이 조금 있고 호스가 팽창할 수 있으며, 회로 내부에 공기가 혼입되면 시스템의 탄성은 크게 증가합니다.
6. 유압 시스템에 공기가 들어가면 왜 문제가 될까?
유압 시스템에서 공기 혼입은 중요하게 관리해야 하는 문제입니다.
액체보다 공기는 압축성이 훨씬 크기 때문입니다.
유압 회로 내부에 공기방울이 존재하면 압력을 가했을 때 그 공기가 먼저 압축됩니다.
결과적으로 액추에이터의 반응이 늦어지거나 움직임이 불안정해질 수 있습니다.
실린더가 일정하게 움직이지 않고 튀는 듯한 현상을 보일 수도 있으며, 정확한 위치 제어와 강성에도 영향을 줄 수 있습니다.
따라서 유압 장비를 정비한 후에는 회로에 남아 있는 공기를 적절하게 제거하는 과정이 중요합니다.
7. 공압에서는 공기 압축성이 왜 반드시 단점만은 아닐까?
공압 시스템에서는 공기의 압축성이 오히려 중요한 장점이 되기도 합니다.
첫째, 충격에 대해 어느 정도 유연하게 대응할 수 있습니다.
둘째, 구조가 비교적 가벼운 액추에이터를 이용하여 빠른 왕복 운동을 구현하기 좋습니다.
셋째, 과도한 외력이 순간적으로 작용할 때 압축공기가 일정 부분 완충 역할을 할 수 있습니다.
Festo는 공압 실린더가 공기의 압축성 때문에 견고하면서도 유연한 특성을 갖는다고 설명합니다.
포장기계, 조립장비, 제품 이송, 픽앤플레이스, 클램핑처럼 빠른 반복 운동이 필요한 자동화 공정에서 공압이 많이 사용되는 이유 가운데 하나입니다.
8. 공압에서 정밀 위치제어가 어려운 이유
압축공기를 사용하는 시스템에서는 부하가 변하면 챔버 압력과 공기의 압축 상태도 함께 달라질 수 있습니다.
예를 들어 실린더를 어떤 중간 위치에 멈추어 놓았다고 해도 외부 힘이 바뀌면 내부 공기가 압축되거나 팽창하면서 피스톤 위치가 변할 가능성이 있습니다.
이 때문에 단순한 방향제어밸브만 사용하는 일반 공압 회로는 유압 서보 시스템이나 전동 액추에이터처럼 높은 위치 강성과 정밀도를 얻기 어렵습니다.
다만 최근에는 비례 압력제어, 유량제어, 센서 피드백을 사용하는 Controlled Pneumatics 기술을 통해 공압의 정밀 제어 범위를 넓히고 있습니다. Festo는 압력과 유량을 전자적으로 빠르게 제어하는 최신 공압 기술을 소개하고 있습니다.
9. 압축성은 속도 제어에도 영향을 준다
공압 실린더의 속도는 주로 공급·배기되는 공기의 유량에 의해 결정됩니다.
하지만 공기는 압축되기 때문에 단순히 밸브를 일정하게 열었다고 해서 항상 같은 움직임이 보장되는 것은 아닙니다.
부하, 공급 압력, 배기 저항, 배관 길이, 공기량 등이 실린더의 움직임에 영향을 줄 수 있습니다.
Festo는 공압에서 압력이 힘과 관련되고 유량이 움직임의 속도와 관련된 핵심 변수라고 설명합니다.
반면 유압 시스템은 액체의 낮은 압축성 때문에 유량과 액추에이터 속도 사이의 관계를 상대적으로 직접적으로 제어할 수 있습니다.
10. 배관 길이는 왜 공압에 큰 영향을 줄 수 있을까?
실린더와 방향제어밸브 사이의 공압 튜브가 지나치게 길면 튜브 내부에 저장되는 공기량이 증가합니다.
이 공기 역시 압축되고 팽창합니다.
따라서 밸브를 전환해도 실린더의 압력이 즉시 목표 압력으로 바뀌지 않고 응답 지연이 발생할 수 있습니다.
고속 공압 장비에서는 이러한 이유로 밸브를 실린더 가까이에 설치하는 설계를 고려하기도 합니다.
배기 측의 유량 저항도 실린더 속도와 응답성에 영향을 줍니다.
11. 압축공기를 만드는 데도 에너지가 필요하다
공압 시스템에서 사용하는 압축공기는 자연스럽게 존재하는 에너지원이 아닙니다.
컴프레서가 전기 에너지를 사용하여 공기를 압축해야 합니다.
그리고 압축 과정, 공기 처리, 배관 압력강하, 누설, 배기 과정에서 손실이 발생할 수 있습니다.
Festo는 압축공기 사용량과 누설, 불필요한 압력 수준을 줄이는 것이 공압 시스템의 에너지 소비를 낮추는 중요한 방법이라고 설명합니다.
따라서 공압 장비를 설계할 때는 필요한 압력보다 지나치게 높은 공급 압력을 사용하는 방식을 피하는 것이 좋습니다.
12. 유체의 특성이 장비 선택을 결정한다
공압과 유압 가운데 무엇이 더 우수하다고 단순하게 말하기는 어렵습니다.
공기는 압축되기 때문에 빠른 움직임과 유연성이 필요한 장치에 장점이 있습니다.
액체는 압축성이 낮기 때문에 큰 힘과 높은 강성이 필요한 장비에 유리합니다.
결국 유체 자체의 물리적 특성이 시스템의 동작 특성을 만들어낸다고 볼 수 있습니다.
마무리
공압 시스템과 유압 시스템의 차이를 제대로 이해하려면 단순히 “공압은 공기, 유압은 오일을 사용한다”고 외우는 것에서 한 단계 더 나아가야 합니다.
가장 중요한 차이 가운데 하나는 작동 매체의 압축성입니다.
공기는 압력을 받으면 비교적 쉽게 압축되므로 에너지를 저장하고 탄성처럼 작용할 수 있습니다. 이러한 특성은 공압 시스템에 빠른 움직임과 유연성을 제공하는 반면, 높은 위치 강성과 정밀 제어에는 불리하게 작용할 수 있습니다. Festo 역시 압축공기의 압축성을 공압 액추에이터의 중요한 특성으로 설명합니다.
반면 유압유는 일반적인 운전 조건에서 압축량이 상대적으로 작아 압력과 힘을 보다 직접적으로 전달할 수 있습니다.
따라서 장비를 설계할 때에는 필요한 힘만 보는 것이 아니라 속도, 정밀도, 강성, 충격 대응성, 에너지 효율 및 설치 환경을 함께 고려해 적합한 유체 동력 방식을 선택해야 합니다.
