산업 현장에서 무거운 물체를 들어 올리거나 강한 압력으로 소재를 가공해야 할 때 유압 시스템(Hydraulic System)이 널리 사용됩니다. 유압 프레스, 굴착기, 지게차, 사출성형기, 공작기계 등 큰 힘이 필요한 장비에서 유압을 쉽게 볼 수 있는 이유는 비교적 작은 장치로 큰 힘을 만들어낼 수 있기 때문입니다.
그렇다면 유압 시스템에서는 어떻게 작은 힘을 큰 힘으로 바꿀 수 있을까요?
그 기본 원리를 이해하려면 먼저 파스칼의 원리(Pascal's Principle 또는 Pascal's Law)를 알아야 합니다.
Bosch Rexroth의 유압 기초 교육자료에서도 유압의 기본 개념으로 파스칼의 법칙과 정압, 외부 힘에 의한 압력, 힘 전달 관계를 설명하고 있습니다.

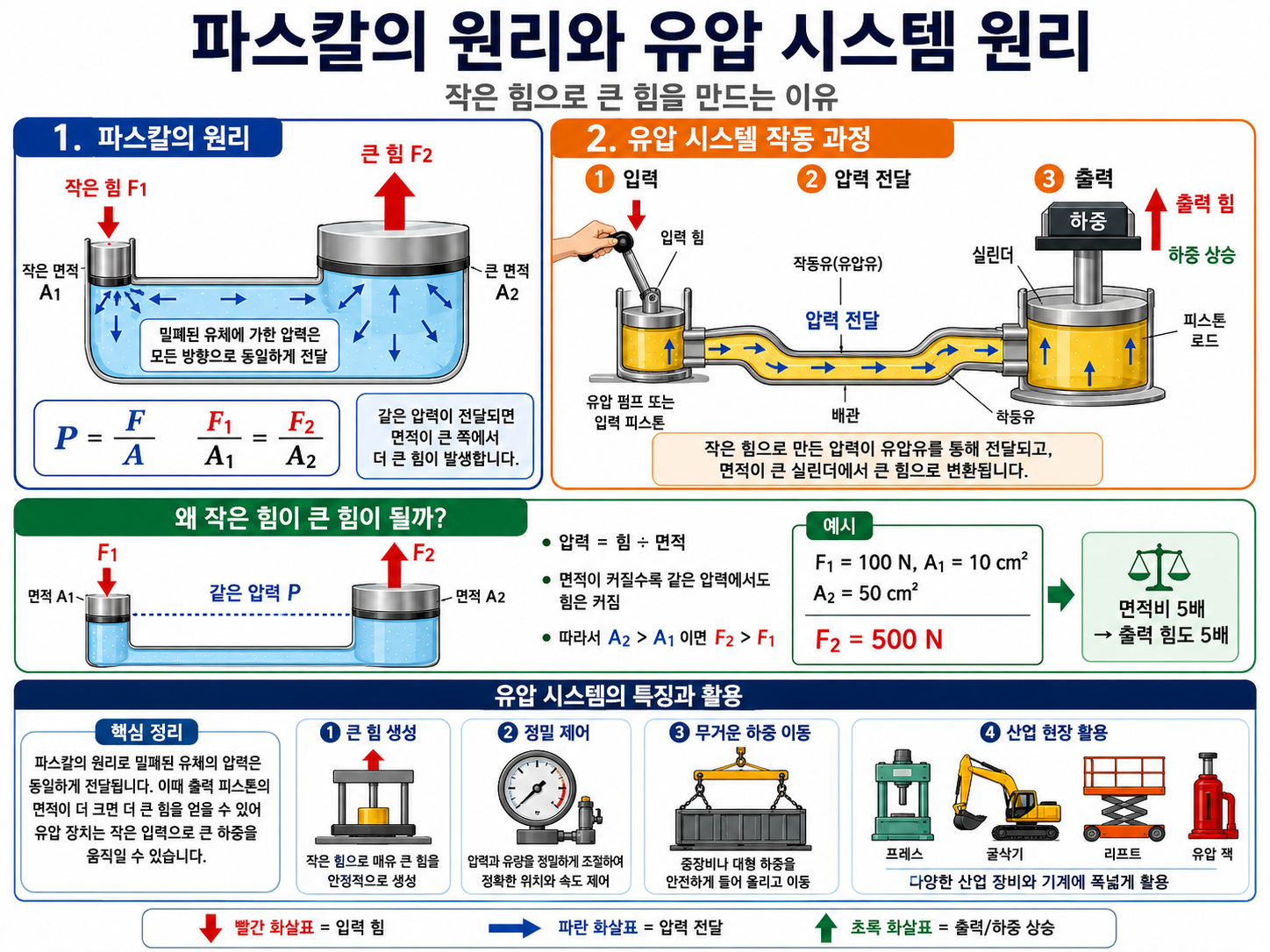

1. 파스칼의 원리란 무엇인가?
파스칼의 원리는 밀폐된 유체에 압력을 가했을 때 그 압력이 유체 내부의 모든 방향으로 전달된다는 원리입니다.
이를 이해하기 위해 액체가 가득 들어 있는 밀폐된 용기를 생각해 보겠습니다.
한쪽에 피스톤을 설치하고 피스톤을 누르면 피스톤이 액체에 압력을 가합니다.
이때 발생한 압력은 한 방향으로만 전달되는 것이 아니라 밀폐된 액체 내부를 통해 여러 방향으로 전달됩니다.
압력은 기본적으로 다음과 같이 표현할 수 있습니다.
[P=\frac{F}{A}]
여기에서
(P) : 압력
(F) : 작용하는 힘
(A) : 힘이 작용하는 면적
입니다.
따라서 같은 힘이라도 면적이 작으면 압력이 커지고, 같은 압력이라면 면적이 커질수록 발생하는 힘도 커집니다.
이 관계가 바로 유압 시스템에서 힘을 확대하는 기본 원리가 됩니다. Bosch Rexroth의 유압 기초 자료 역시 파스칼의 법칙을 유압에서 힘이 전달되는 기본 원리로 다룹니다.
2. 작은 피스톤과 큰 피스톤을 연결하면 어떻게 될까?
밀폐된 유압 회로에 크기가 다른 두 개의 피스톤이 있다고 가정해 보겠습니다.
작은 피스톤의 면적을 (A_1), 여기에 가하는 힘을 (F_1)이라고 하고 큰 피스톤의 면적을 (A_2), 발생하는 힘을 (F_2)라고 하겠습니다.
압력이 이상적으로 전달된다고 보면
[P=\frac{F_1}{A_1}=\frac{F_2}{A_2}]
관계가 성립합니다.
이를 다시 정리하면
[F_2=F_1\frac{A_2}{A_1}]
로 생각할 수 있습니다.
예를 들어 작은 피스톤의 면적이 10㎠이고 큰 피스톤 면적이 100㎠라고 가정해 보겠습니다.
작은 피스톤에 100N의 힘을 가하면 발생 압력은
[P=\frac{100}{10}=10]
이라는 비례 관계를 가지게 됩니다.
이 압력이 큰 피스톤에도 전달되므로 면적이 10배인 큰 피스톤에서는 이론적으로 10배에 해당하는 힘을 얻을 수 있습니다.
물론 실제 유압 시스템에서는 마찰, 누설, 압력 손실 등의 영향 때문에 이론값과 완전히 동일하지는 않습니다.
하지만 압력과 피스톤 면적의 관계를 이용해 큰 힘을 얻는다는 기본 원리는 동일합니다.
3. 힘이 커지면 에너지가 공짜로 생기는 것일까?
여기에서 흔히 생기는 오해가 있습니다.
작은 힘을 넣었는데 큰 힘이 나오기 때문에 유압 장치가 에너지를 만들어낸다고 생각할 수 있습니다.
그러나 그렇지 않습니다.
힘을 크게 얻는 대신 큰 피스톤의 이동거리는 작은 피스톤에 비해 짧아집니다.
이론적으로 손실이 없다고 가정하면 입력된 일과 출력되는 일은 에너지 보존 관계를 따릅니다.
즉,
작은 힘 × 긴 이동거리
와
큰 힘 × 짧은 이동거리
의 관계로 이해할 수 있습니다.
유압 시스템은 힘을 만들어내는 것이 아니라 힘과 이동거리의 관계를 변환하여 필요한 형태의 기계적 출력을 얻는 장치라고 보는 것이 정확합니다.
4. 실제 유압 시스템에서는 어떤 부품이 사용될까?
실제 유압 시스템은 단순히 두 개의 피스톤만 연결한 구조보다 복잡합니다.
대표적으로 다음과 같은 구성 요소가 사용됩니다.
유압 펌프
유압유를 회로로 보내 유체 흐름을 만들어냅니다.
펌프는 흔히 압력을 직접 만들어낸다고 표현되지만, 보다 정확하게는 유량을 만들고 회로에서 유체의 흐름에 저항이 생기면서 압력이 형성된다고 이해하는 것이 좋습니다.
유압 탱크
유압유를 저장합니다.
작동유의 냉각, 오염물 침전, 기포 분리 등에도 영향을 줍니다.
방향제어밸브
유압유가 어느 방향으로 흐를지 제어합니다.
이를 이용해 유압 실린더의 전진과 후진을 변경할 수 있습니다.
압력제어밸브
회로의 최대 압력을 제한하거나 일정한 압력을 유지하는 데 사용됩니다.
대표적으로 릴리프 밸브가 있습니다.
유량제어밸브
유압유의 유량을 조절하여 액추에이터의 속도를 제어합니다.
유압 실린더
유압 에너지를 직선 운동으로 변환합니다.
실린더 내부의 피스톤 면적과 유압에 의해 추력이 발생합니다.
5. 유압 실린더 힘은 어떻게 계산할까?
유압 실린더에서 발생하는 이론적인 힘은 기본적으로
[F=P\times A]
관계로 생각할 수 있습니다.
예를 들어 동일한 압력을 사용하는 경우 실린더 보어가 커지면 피스톤 면적이 증가하므로 더 큰 힘을 얻을 수 있습니다.
반대로 같은 실린더라도 공급 압력을 높이면 발생 가능한 힘이 증가합니다.
다만 실제 장비에서는 씰 마찰, 배압, 기계적 마찰, 효율 등의 영향을 고려해야 하므로 단순 계산값을 그대로 실제 추력으로 사용하는 것은 적절하지 않을 수 있습니다.
6. 유압이 큰 힘을 내기에 유리한 이유
유압 시스템이 큰 힘을 다루는 장비에 널리 사용되는 데에는 작동유의 특성이 중요한 역할을 합니다.
액체는 일반적인 운전 범위에서 기체보다 훨씬 압축되기 어렵습니다.
따라서 가압된 작동유를 통해 힘을 비교적 직접적으로 전달할 수 있습니다.
이 때문에 굴착기 붐과 버킷, 유압 프레스, 대형 클램프, 사출성형기 등 높은 힘과 강성이 필요한 분야에서 유압 시스템이 널리 사용됩니다.
Bosch Rexroth의 교육자료에서도 유압의 기본 원리로 유체를 통한 압력과 힘 전달을 다루고 있습니다.
7. 유압에서 압력과 유량을 구분해야 하는 이유
유압을 처음 공부할 때 가장 많이 혼동하는 것이 압력과 유량입니다.
간단하게 생각하면
압력은 힘과 밀접한 관계가 있고, 유량은 액추에이터 속도와 밀접한 관계가 있습니다.
실린더에 공급되는 압력이 높아지면 더 큰 힘을 낼 수 있습니다.
반면 단위 시간당 공급되는 작동유의 양이 많아지면 실린더가 더 빠르게 움직일 수 있습니다.
따라서 실린더가 힘은 충분한데 너무 느리다면 무조건 압력을 높일 문제가 아니라 유량 조건을 확인해야 합니다.
반대로 실린더 속도는 충분하지만 작업물을 밀지 못한다면 압력 설정이나 실린더 면적, 부하 조건 등을 확인해야 합니다.
8. 유압 프레스에서 파스칼의 원리가 적용되는 과정
유압 프레스를 예로 들어보겠습니다.
전동기가 유압 펌프를 구동합니다.
펌프는 탱크의 작동유를 흡입하여 유압 회로로 공급합니다.
방향제어밸브가 실린더 쪽으로 유체를 보내면 피스톤 면적에 유압이 작용합니다.
그리고
[F=P\times A]
관계에 따라 실린더에서 큰 힘이 발생합니다.
이 힘을 이용해 금속을 눌러 성형하거나 소재를 압축할 수 있습니다.
결국 유압 프레스의 강력한 힘도 기본적으로는 유체의 압력 전달과 피스톤 면적의 관계에서 출발한다고 볼 수 있습니다.
9. 압력이 무조건 높을수록 좋은 것은 아니다
큰 힘이 필요하다고 해서 유압 시스템의 압력을 무조건 높여서는 안 됩니다.
펌프, 호스, 밸브, 실린더, 피팅 등 모든 유압 부품에는 허용 압력이 존재합니다.
설계 압력을 초과하면 씰 손상, 호스 파열, 누유, 부품 파손 등의 위험이 커질 수 있습니다.
Bosch Rexroth 역시 유압 파워 유닛의 설치와 운전에는 유압에 대한 기본적인 지식과 안전 절차가 필요함을 명시하고 있습니다.
따라서 필요한 힘을 얻기 위해서는 압력만 높이는 것이 아니라 실린더 보어 크기와 시스템 압력, 필요한 속도와 유량을 함께 검토해야 합니다.
10. 파스칼의 원리를 이해하면 유압 회로가 쉬워진다
유압 회로도를 처음 보면 펌프와 밸브, 실린더, 필터, 탱크 등이 복잡하게 연결되어 있어 어렵게 느껴질 수 있습니다.
하지만 핵심은 의외로 단순합니다.
펌프가 유체를 이동시키고, 회로의 저항과 부하에 의해 압력이 형성되며, 그 압력이 액추에이터 면적에 작용해 힘을 만들어냅니다.
그리고 밸브가 유체의 방향과 압력, 유량을 조절합니다.
따라서 유압 시스템을 공부할 때는 부품 이름부터 모두 외우기보다 압력 → 면적 → 힘의 관계를 먼저 이해하는 것이 좋습니다.
마무리
파스칼의 원리는 유압 시스템을 이해하는 가장 기본적인 출발점입니다.
밀폐된 유체에 가해진 압력이 유체 내부로 전달되고, 그 압력이 더 넓은 면적에 작용하면 더 큰 힘을 얻을 수 있습니다. 이 원리를 이용하여 유압 실린더, 유압 프레스, 건설기계 등 다양한 장치가 큰 힘을 만들어냅니다.
그러나 유압 시스템을 실제로 설계하거나 운전할 때는 파스칼의 원리만으로 충분하지 않습니다. 사용 압력, 실린더 면적, 유량, 속도, 작동유 온도, 누설과 효율, 부품의 허용 압력까지 함께 검토해야 안정적인 시스템을 만들 수 있습니다.
