공압 실린더와 자동화 장비에서는 빠르게 움직이던 부품이 정지 위치에 도달하는 순간 큰 충격이 발생할 수 있습니다.
실린더 자체의 에어 쿠션만으로 충분한 경우도 있지만 이동 질량이 크거나 속도가 빠르고 반복 동작이 많은 장비에서는 산업용 쇼크 업소버(Industrial Shock Absorber)를 별도로 설치하기도 합니다.
쇼크 업소버는 자동차 서스펜션을 떠올리기 쉽지만 산업 자동화에서 사용하는 쇼크 업소버는 기계 장치가 가진 운동에너지를 흡수하여 움직이는 물체를 짧은 거리에서 부드럽게 감속시키는 장치라고 이해하는 것이 좋습니다.
ACE는 산업용 쇼크 업소버가 전체 스트로크에서 저항력을 이용해 이동 질량을 부드럽게 정지시키도록 설계되며, 충격에 의한 힘의 피크와 기계 손상을 줄이는 데 사용된다고 설명합니다.
1. 쇼크 업소버가 필요한 이유
공압 실린더는 매우 빠르게 동작할 수 있습니다.
하지만 실린더 속도가 빨라질수록 정지할 때 처리해야 할 운동에너지도 커집니다.
움직이는 물체가 가진 운동에너지는 다음과 같이 생각할 수 있습니다.
[E_k=\frac{1}{2}mv^2]
여기서 (m)은 이동 질량이고 (v)는 속도입니다.
중요한 점은 속도가 제곱으로 작용한다는 것입니다.
예를 들어 같은 10kg의 물체라도 이동 속도를 두 배로 높이면 운동에너지는 네 배가 됩니다.
따라서 자동화 장비의 사이클 타임을 줄이기 위해 이송 속도를 올리면 끝단 충격 문제가 갑자기 커질 수 있습니다.
이 운동에너지를 충분히 제거하지 못하면 스토퍼, 실린더, LM 가이드, 프레임 등에 큰 순간 하중이 전달됩니다.
2. 산업용 쇼크 업소버의 기본 구조
산업용 쇼크 업소버는 제품에 따라 세부 구조가 다르지만 일반적으로 다음과 같은 요소를 생각할 수 있습니다.
피스톤 로드
이동 물체가 직접 접촉하여 밀어 넣는 부분입니다.
피스톤
로드와 함께 내부에서 이동합니다.
유압 오일 또는 감쇠 매체
운동에너지를 흡수하는 핵심적인 역할을 합니다.
오리피스 또는 제한 유로
오일이 이동하는 통로입니다.
리턴 스프링
충격 흡수가 끝난 뒤 피스톤 로드를 원래 위치로 복귀시키는 데 사용될 수 있습니다.
자동화용 산업 쇼크 업소버는 일반적으로 움직이는 물체의 운동에너지를 내부 유체 저항을 이용해 흡수하는 유압식 구조가 널리 사용됩니다. ACE도 산업용 쇼크 업소버를 유압식 기계 부품으로 설명하며 움직이는 하중을 낮은 반력으로 감속하는 목적으로 사용한다고 설명합니다.

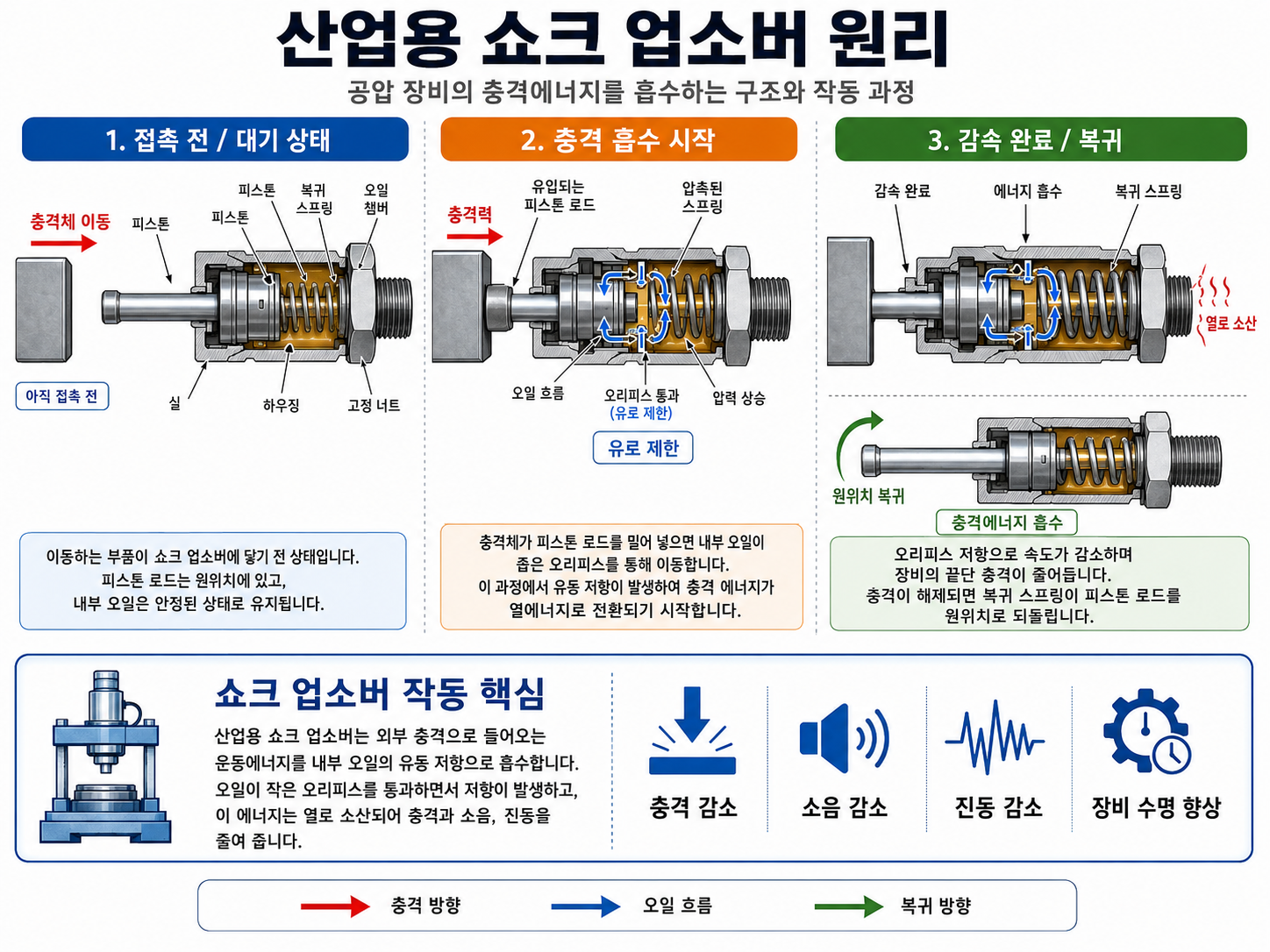

3. 쇼크 업소버에 물체가 충돌하면 어떤 일이 일어날까?
먼저 움직이는 물체가 쇼크 업소버의 피스톤 로드에 접촉합니다.
물체가 계속 이동하려는 힘으로 로드를 밀어 넣습니다.
로드와 연결된 내부 피스톤도 함께 움직이기 시작합니다.
그러나 피스톤 뒤쪽 또는 주변에 있는 오일은 단순히 자유롭게 이동할 수 있는 것이 아니라 작은 오리피스 또는 설계된 유로를 통과해야 합니다.
이때 유체가 좁은 통로를 지나면서 저항이 발생합니다.
그 저항이 피스톤의 움직임을 방해하면서 이동 물체를 감속시킵니다.
개념적으로는
이동 물체 충돌 → 피스톤 로드 이동 → 내부 유체 압력 상승 → 제한 유로를 통한 유체 이동 → 감쇠력 발생 → 운동에너지 흡수 → 물체 정지
순으로 이해하면 쉽습니다.
4. 흡수된 운동에너지는 어디로 사라질까?
에너지가 없어지는 것은 아닙니다.
쇼크 업소버는 물체의 운동에너지를 주로 내부 유체의 흐름 저항을 통해 열에너지로 변환합니다.
따라서 반복적으로 충격을 흡수하는 쇼크 업소버는 운전 중 온도가 올라갈 수 있습니다.
이 때문에 쇼크 업소버를 선정할 때는 한 번의 충격에서 흡수할 수 있는 에너지뿐 아니라 일정 시간 동안 반복적으로 처리할 수 있는 에너지 용량도 중요합니다.
ACE의 산업용 쇼크 업소버 제품 역시 모델별로 Energy Capacity per Cycle 등의 에너지 흡수 능력을 구분하여 제공합니다.
5. 단순 고무 스토퍼와 무엇이 다를까?
고무 범퍼나 우레탄 스토퍼도 충격을 줄일 수 있습니다.
탄성 재료가 변형되면서 일부 에너지를 흡수합니다.
그러나 탄성체는 변형된 뒤 다시 원래 형태로 돌아가려는 힘이 있습니다.
따라서 조건에 따라 충돌한 물체가 다시 튀는 리바운드(Rebound) 현상이 나타날 수 있습니다.
반면 산업용 유압 쇼크 업소버는 운동에너지를 유체 저항을 통해 열로 변환하는 방식이기 때문에 적절하게 선정하면 반발을 줄이면서 부드럽게 정지시키는 데 유리합니다.
Festo 역시 쇼크 업소버가 이동하는 드라이브의 에너지를 흡수해 끝단에서 심한 충격과 스프링백을 줄이고 구동부와 기계 부품을 보호하는 데 사용된다고 설명합니다.
6. 왜 감속거리가 중요할까?
같은 운동에너지를 정지시키더라도 정지거리가 너무 짧으면 순간적으로 큰 힘이 필요합니다.
반대로 일정한 거리를 확보해 서서히 감속시키면 최대 충격력을 줄일 수 있습니다.
쇼크 업소버는 제한된 스트로크 안에서 가능한 한 효율적으로 물체를 감속시키는 역할을 합니다.
ACE는 전체 쇼크 업소버 스트로크에서 비교적 일정한 저항력을 이용해 이동 하중을 감속시키는 특성이 기계 장비에서 발생하는 높은 충격력 피크를 줄이는 데 도움이 된다고 설명합니다.
7. 쇼크 업소버를 사용하는 대표적인 장비
산업용 쇼크 업소버는 공압 실린더에만 사용하는 장치가 아닙니다.
대표적으로 다음과 같은 곳에서 사용할 수 있습니다.
공압 실린더 끝단
리니어 슬라이드
픽앤플레이스 장치
회전 액추에이터
인덱스 테이블
컨베이어 스토퍼
갠트리 시스템
이송 장비
자동 조립기
공작기계
포털 시스템
로봇 주변 장치
ACE의 조절식 산업용 쇼크 업소버 역시 리니어 슬라이드, 회전 장치, 턴테이블, 포털 시스템, 공작기계, Z축 등 다양한 자동화 분야에 사용됩니다.
8. Self-Compensating 방식이란?
산업용 쇼크 업소버를 찾다 보면 Self-Compensating, 즉 자기 보상형이라는 표현을 볼 수 있습니다.
이는 일정한 범위의 유효 질량이나 충돌 조건 변화에 대응하도록 내부 감쇠 특성이 설계된 방식입니다.
장비 운전 조건이 완전히 일정하지 않고 어느 정도 범위 내에서 변화하는 경우 편리하게 사용할 수 있습니다.
다만 모든 하중 변화에 무제한으로 대응하는 것은 아니므로 제조사가 정한 유효 질량 범위와 에너지 용량을 확인해야 합니다.
ACE의 MC 계열과 같은 일부 산업용 쇼크 업소버는 Self-Compensating 방식과 함께 모델별 에너지 흡수 범위를 명시하고 있습니다.
9. 조절식 쇼크 업소버는 무엇이 다른가?
조절식 타입은 장비의 이동 질량과 속도에 맞춰 감쇠 특성을 조정할 수 있는 제품입니다.
너무 강하게 설정하면 이동 물체가 쇼크 업소버에 접촉하는 순간 큰 반력이 발생할 수 있습니다.
반대로 지나치게 약하게 설정하면 로드가 스트로크 끝까지 빠르게 눌리면서 Bottoming, 즉 끝단 충돌이 발생할 수 있습니다.
따라서 실제 장비에서 부드럽게 전체 스트로크를 사용해 정지하도록 조정하는 것이 중요합니다.
10. 쇼크 업소버가 너무 작은 경우
필요한 운동에너지보다 흡수 용량이 작은 쇼크 업소버를 사용하면 여러 문제가 발생할 수 있습니다.
로드가 너무 빠르게 끝까지 들어갈 수 있습니다.
끝단에서 금속성 충격음이 발생할 수 있습니다.
쇼크 업소버의 온도가 과도하게 상승할 수 있습니다.
씰이나 내부 부품의 수명이 짧아질 수 있습니다.
오일 누유가 발생할 가능성도 커질 수 있습니다.
결국 쇼크 업소버를 설치했는데도 장비 충격이 줄어들지 않는 상황이 나타날 수 있습니다.
11. 쇼크 업소버가 너무 큰 경우에도 문제가 될까?
무조건 큰 제품이 좋은 것은 아닙니다.
감쇠력이 필요 이상으로 크거나 설정이 너무 강하면 물체가 쇼크 업소버에 접촉하는 순간 급격하게 감속할 수 있습니다.
이 경우 스토퍼 브래킷이나 이동 장치에 높은 반력이 전달될 수 있습니다.
따라서 “가장 큰 쇼크 업소버”가 아니라 해당 질량·속도·구동력·사이클에 적합한 쇼크 업소버를 선정해야 합니다.
12. 선정할 때 운동에너지만 보면 안 되는 이유
쇼크 업소버 선정에는 움직이는 질량의 운동에너지뿐 아니라 외부에서 계속 가해지는 구동력도 고려해야 할 수 있습니다.
예를 들어 공압 실린더가 물체를 밀고 있는 상태에서 쇼크 업소버와 접촉한다고 생각해 보겠습니다.
쇼크 업소버는 물체가 이미 가지고 있는 운동에너지뿐 아니라 정지하는 동안 실린더가 계속 가하는 힘에 의한 에너지까지 처리해야 할 수 있습니다.
수직으로 움직이는 장치라면 중력의 영향도 고려해야 합니다.
따라서 실제 설계에서는 단순히 (\frac12mv^2)만 계산하고 끝내지 않고 장치의 구동 조건을 함께 확인해야 합니다.
ACE 역시 산업용 쇼크 업소버 선정용 계산 자료와 계산 도구를 별도로 제공하고 있습니다.
13. 쇼크 업소버 설치 위치도 중요하다
쇼크 업소버가 이동 물체와 비스듬하게 충돌하면 피스톤 로드에 측면 하중이 걸릴 수 있습니다.
가능하면 움직임의 방향과 쇼크 업소버의 중심축이 일치하도록 설치하는 것이 좋습니다.
충돌 위치가 크게 어긋나는 구조라면 기계 설계를 수정하거나 적합한 액세서리를 검토할 필요가 있습니다.
또한 쇼크 업소버를 고정하는 브래킷 역시 충격 하중을 견딜 수 있어야 합니다.
흡수 장치만 강력하고 장착 브래킷이 약하면 브래킷 변형이나 체결부 문제로 이어질 수 있습니다.
14. 쇼크 업소버 이상을 확인하는 방법
장비를 오래 사용하다 보면 기존에는 부드럽게 정지하던 장치가 갑자기 강하게 충돌하는 경우가 있습니다.
이때 다음 항목을 확인할 수 있습니다.
로드가 원활하게 복귀하는가?
외부에 오일이 묻어 있지는 않은가?
로드가 휘어 있지는 않은가?
장착 너트가 풀려 위치가 바뀌지는 않았는가?
이동 질량이나 실린더 속도가 이전보다 증가하지 않았는가?
사이클 빈도가 증가하지 않았는가?
조절식이라면 설정값이 변경되지는 않았는가?
쇼크 업소버 자체 문제만이 아니라 생산 조건 변경으로 에너지 용량을 초과한 경우도 있기 때문에 전체 운전 조건을 함께 확인해야 합니다.
마무리
산업용 쇼크 업소버는 단순히 물체와 부딪치는 고무 스토퍼가 아닙니다.
움직이는 물체가 가진 운동에너지를 내부 유체의 저항을 이용하여 제어된 방식으로 흡수하고, 이를 주로 열에너지로 변환하여 물체를 부드럽게 정지시키는 감쇠 장치입니다. ACE는 산업용 쇼크 업소버를 짧은 감속거리에서 높은 충격력 피크를 줄이며 이동 하중을 정지시키는 장치로 설명합니다.
쇼크 업소버를 제대로 사용하면 공압 실린더와 가이드, 스토퍼, 프레임 등에 전달되는 충격을 줄이고 소음과 진동 감소에도 도움이 될 수 있습니다.
하지만 제품을 선정할 때에는 단순히 나사 크기만 맞추는 것이 아니라 이동 질량, 충돌 속도, 구동력, 사이클 횟수, 스트로크 및 에너지 용량을 종합적으로 검토해야 합니다.
