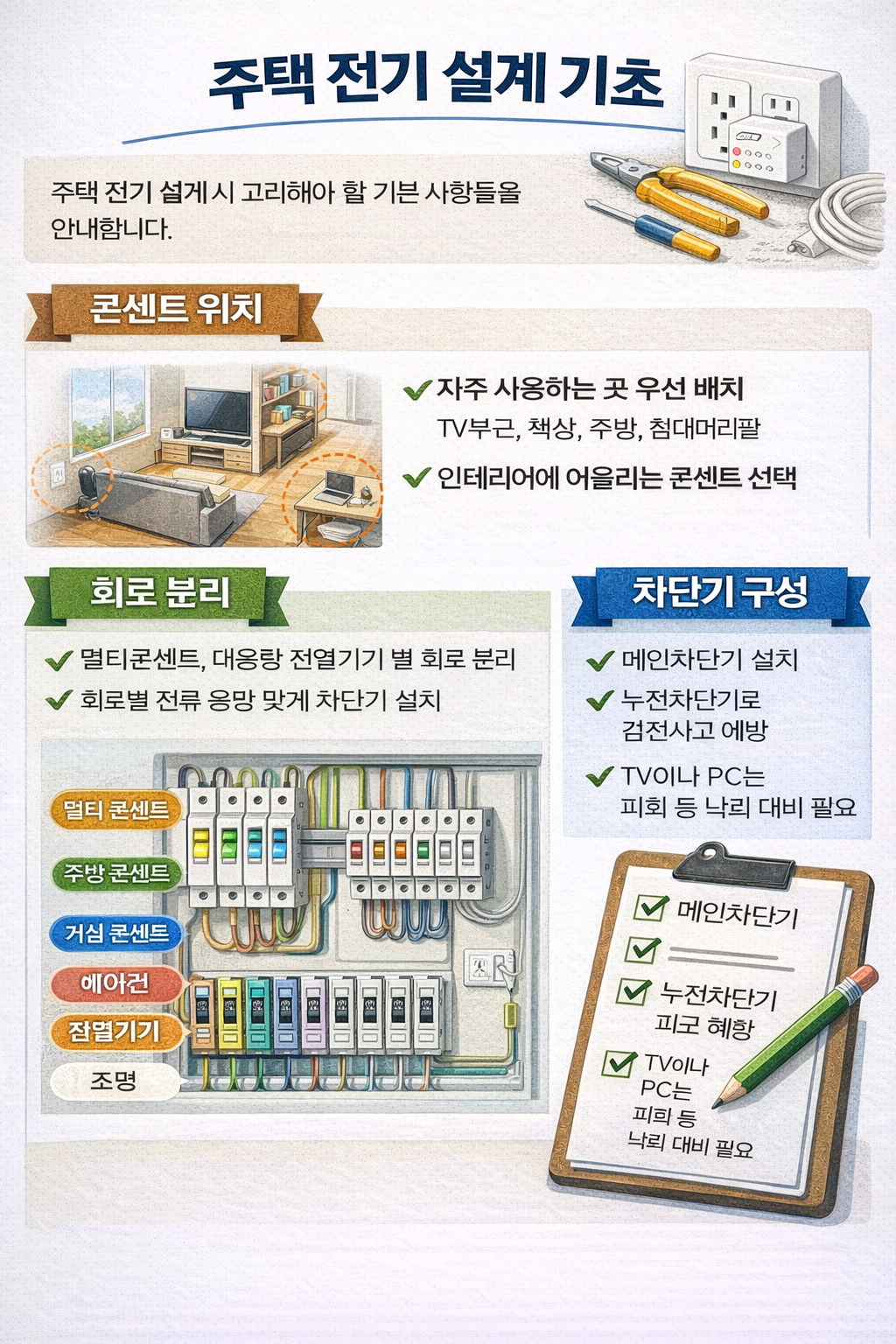

주택 전기 설계 기초 콘센트 위치 회로 분리 차단기 구성 가이드
주택 전기 설계는 편의성뿐 아니라 화재와 감전 같은 사고를 막는 안전의 기본입니다
이 글에서는 콘센트 위치를 어떻게 잡는지와 회로를 왜 분리하는지와 차단기를 어떻게 구성하는지 쉽게 정리했습니다
하나, 콘센트 위치를 어떻게 계획해야 하는가입니다
콘센트 위치는 전기 설계에서 가장 생활과 바로 연결되는 부분입니다 콘센트가 부족하면 멀티탭이 늘어나고 멀티탭이 늘어나면 선이 바닥에 깔리며 걸려 넘어질 위험이 커집니다 또한 한 개의 멀티탭에 여러 기기를 꽂으면 발열이 생길 수 있고 장시간 사용하면 접촉 불량으로 위험해질 수도 있습니다 그래서 콘센트 위치를 잘 잡는 것은 편리함을 넘어서 안전과 직결됩니다 2026년에는 로봇청소기 무선청소기 충전기기 노트북 태블릿 전동 취미기기처럼 집에서 충전하는 물건이 늘었습니다 그래서 과거보다 콘센트 수요가 확실히 늘어났습니다
콘센트 위치를 정할 때 가장 좋은 방법은 가구 배치를 먼저 그려보는 것입니다 집은 도면 위에서만 존재하지 않고 실제로는 소파 침대 책상 식탁 냉장고 세탁기 같은 큰 가구와 가전이 자리를 차지합니다 이 위치가 정해져야 콘센트가 어디에 필요한지 보입니다 예를 들어 거실에서 소파 옆에는 휴대폰 충전기 스탠드 조명 공기청정기 같은 것이 놓이기 쉽습니다 TV가 놓이는 벽면에는 TV 셋톱박스 공유기 스피커 게임기 같은 것이 모이기 쉽습니다 이 구역은 콘센트가 충분하지 않으면 멀티탭이 계속 늘어나기 때문에 처음부터 여러 개를 확보하는 것이 좋습니다 주방은 더 중요합니다 냉장고 전자레인지 전기밥솥 커피머신 정수기 에어프라이어 등 동시에 사용하는 기기가 많습니다 조리대 위에는 소형 가전이 계속 바뀌기 때문에 조리대 상부나 주방 벽면에 콘센트를 여유 있게 두는 것이 생활에 도움이 됩니다
침실에서는 침대 양옆이 핵심입니다 휴대폰 충전과 스탠드 조명이 대부분 침대 옆에서 이루어집니다 이때 콘센트가 한쪽에만 있으면 선을 길게 끌어오게 되고 이는 불편하고 위험합니다 그래서 침대 양옆에 각각 콘센트를 두는 계획이 흔히 추천됩니다 공부방이나 서재는 책상 주변이 핵심입니다 컴퓨터 모니터 프린터 공유기 충전기 조명 등 한 자리에 전기 수요가 집중됩니다 책상 아래와 위쪽에 모두 콘센트가 있으면 선 정리가 쉬워집니다 다용도실과 세탁실은 세탁기 건조기 제습기 다리미 같은 기기가 들어올 수 있어 전용 콘센트가 필요할 수 있습니다 현관 근처에도 청소기 충전이나 신발건조기 같은 용도로 콘센트가 있으면 편리합니다
콘센트 위치에서 자주 놓치는 부분이 높이와 사용 방식입니다 바닥 가까운 콘센트는 기본이지만 청소기 충전기나 벽걸이 TV처럼 벽면에 붙는 기기는 중간 높이 콘센트가 더 유리할 수 있습니다 또한 주방 조리대 위 콘센트는 물이 튈 수 있으므로 위치를 신중히 잡아야 합니다 욕실은 물이 많아 감전 위험이 크기 때문에 일반 콘센트가 아니라 방수형 콘센트나 설치 기준을 확인해야 합니다 욕실에 전기 제품을 쓰지 않는다고 생각해도 비데나 거울 조명 환풍기 같은 설비가 있기 때문에 전기 계획은 꼭 필요합니다
또 하나 중요한 것은 콘센트가 많아도 회로가 하나로 묶여 있으면 의미가 약해질 수 있다는 점입니다 콘센트 위치는 주제 하나의 핵심이지만 실제 안전과 성능은 회로 분리와 함께 움직입니다 그래서 콘센트를 늘릴 때는 어디까지가 같은 회로인지도 함께 확인해야 합니다 마지막으로 콘센트는 설치한 뒤 바꾸기 어렵습니다 벽 마감과 가구가 들어오면 이동이 사실상 힘들어집니다 그래서 공사 초기에 생활 동선을 생각해 충분히 계획하는 것이 가장 비용이 적게 드는 방법입니다
둘, 회로 분리가 왜 필요하고 어떻게 나누는가입니다
회로 분리는 전기를 안전하게 쓰기 위한 핵심 원리입니다 회로는 전기가 흐르는 길이라고 생각하면 됩니다 하나의 회로에 너무 많은 기기를 연결하면 전선이 과열될 수 있고 차단기가 자주 떨어질 수 있습니다 차단기가 떨어지는 것은 불편하지만 동시에 위험을 막는 신호이기도 합니다 문제는 차단기가 떨어지지 않는데도 전선이 오래 과열되는 상황이 생기면 화재 위험이 커진다는 점입니다 그래서 회로 분리는 단지 편의가 아니라 안전을 위한 설계입니다 2026년에는 전기 사용량이 늘어나는 방향이 계속되고 있어 회로 분리의 중요성이 더 커졌습니다
회로를 나눌 때 가장 기본은 큰 전력 기기는 전용 회로로 분리하는 것입니다 전용 회로는 특정 기기만 사용하는 회로입니다 예를 들어 에어컨 인덕션 전기오븐 건조기 같은 기기는 소비전력이 커서 다른 콘센트와 함께 묶으면 문제가 생기기 쉽습니다 전용 회로로 분리하면 해당 기기 사용 중 다른 회로에 영향을 덜 주고 차단기 트립도 줄일 수 있습니다 주방은 전기 사용이 집중되는 공간이므로 회로 분리를 특히 신경 써야 합니다 냉장고는 24시간 돌아가므로 다른 부하와 분리해 두면 안정적입니다 전자레인지나 인덕션은 순간 전력이 커서 동시에 사용하면 부하가 커질 수 있습니다 이런 기기들이 한 회로에 몰리면 차단기가 자주 떨어질 수 있습니다
조명 회로와 콘센트 회로를 분리하는 것도 기본입니다 조명과 콘센트가 같은 회로면 콘센트에서 문제가 생겨 차단기가 내려갈 때 조명도 함께 꺼질 수 있습니다 밤에 조명이 꺼지면 위험할 수 있고 특히 계단이나 복도가 어두워지면 사고로 이어질 수 있습니다 그래서 조명은 조명끼리 묶고 콘센트는 콘센트끼리 묶는 방식이 안전합니다 또한 방마다 또는 구역별로 콘센트 회로를 나누면 한 구역에서 문제가 생겨도 집 전체가 영향을 받지 않습니다 예를 들어 거실과 주방 콘센트가 한 회로로 묶여 있으면 주방에서 고전력 기기를 쓰는 순간 거실까지 영향을 받을 수 있습니다 반대로 구역별 분리가 되어 있으면 문제의 범위를 줄일 수 있습니다
회로 분리에는 부하라는 개념이 들어갑니다 부하는 전기 기기가 전기를 얼마나 먹는지에 해당합니다 부하가 크면 전선과 차단기 용량도 그에 맞아야 합니다 여기서 중요한 점은 동시에 사용할 가능성을 생각하는 것입니다 예를 들어 주방에서 인덕션과 전기밥솥과 전자레인지를 동시에 쓸 수 있습니다 여름에는 거실 에어컨과 각 방 에어컨이 함께 켜질 수 있습니다 재택 근무가 있으면 컴퓨터와 모니터와 프린터와 조명이 동시에 켜질 수 있습니다 이런 생활 패턴을 예상하고 회로를 나누면 차단기 트립을 줄이고 전기 시스템이 안정적으로 동작합니다
회로를 너무 많이 나누면 분전반이 커지고 비용이 늘 수 있습니다 그래서 중요한 것은 무조건 많이 나누는 것이 아니라 필요한 곳을 정확히 분리하는 것입니다 보통은 고전력 기기 전용 회로를 우선 확보하고 조명 회로를 분리하고 주방과 거실과 침실을 구역별로 나누는 방식이 현실적입니다 또한 향후 전기차 충전이나 태양광 연계 같은 계획이 있다면 전기 용량과 회로 여유를 더 고려해야 합니다 이런 부분은 집의 미래 사용을 생각하는 설계입니다
회로 분리를 계획할 때는 전기 공사 업체에게 단순히 회로를 나눠달라고 말하기보다 어떤 기기를 어디에 둘지와 동시에 쓰는 상황이 무엇인지 알려주는 것이 좋습니다 그러면 설계자는 그 정보를 바탕으로 회로를 합리적으로 구성할 수 있습니다 회로 분리는 눈에 보이지 않지만 실제 생활에서 체감되는 안정성과 안전을 결정하는 부분입니다
셋, 차단기와 분전반을 어떻게 구성해야 안전한가입니다
차단기와 분전반은 집 전기의 안전장치이자 관리판입니다 분전반은 여러 회로의 차단기들이 모여 있는 곳이며 문제가 생겼을 때 전기를 끊어 사고를 막아줍니다 차단기는 전선이 과열되거나 누전이 생겼을 때 전기를 자동으로 차단하는 장치입니다 그래서 차단기 구성은 단순히 전기를 켜고 끄는 문제가 아니라 화재와 감전을 막는 마지막 방어선입니다 2026년처럼 전기 사용이 늘어나는 시대에는 분전반의 구성과 표기와 유지관리까지 함께 챙겨야 합니다
차단기는 크게 과전류를 막는 차단과 누전을 막는 차단의 역할을 합니다 과전류는 전기를 너무 많이 써서 전선이 뜨거워지는 상황입니다 누전은 전기가 원래 흐르는 길이 아닌 다른 곳으로 새는 상황입니다 누전은 감전 위험이 크고 화재 위험도 키울 수 있습니다 그래서 누전 차단 기능이 있는지와 어떤 구역에 적용되는지가 중요합니다 특히 욕실 주방 세탁실처럼 물이 있는 공간은 누전 위험이 크기 때문에 누전 보호가 더욱 중요합니다 또한 실외 콘센트나 외부 조명도 비와 습기에 노출되므로 누전 보호를 신경 써야 합니다
분전반을 구성할 때 중요한 것은 회로별로 차단기를 정확히 배치하고 누구나 알아볼 수 있게 표기하는 것입니다 표기가 불명확하면 문제가 생겼을 때 어떤 차단기를 내려야 하는지 몰라 당황할 수 있습니다 예를 들어 거실 콘센트 주방 콘센트 침실 조명 욕실 환풍기 같은 식으로 구역과 용도를 분명히 적어두면 도움이 됩니다 표기만 잘해도 유지관리가 쉬워지고 안전 대응이 빨라집니다 또한 차단기가 자주 내려가는 회로가 있다면 그 회로가 과부하인지 기기 문제인지 점검할 수 있습니다 표기가 없으면 원인을 찾기가 훨씬 어려워집니다
차단기 용량은 회로의 전선 굵기와 사용 부하에 맞아야 합니다 용량이 너무 크면 위험해질 수 있습니다 왜냐하면 전선이 버티기 전에 차단기가 버텨버리면 전선이 과열될 수 있기 때문입니다 반대로 용량이 너무 작으면 자주 떨어져 생활이 불편해집니다 그래서 차단기 용량은 전선 굵기와 설계 부하에 맞춰야 합니다 이 부분은 전문가 영역이지만 사용자는 적어도 고전력 기기 회로가 전용으로 분리되어 있고 그에 맞는 차단기가 설치되어 있는지 확인할 수 있습니다 예를 들어 에어컨 전용 회로 인덕션 전용 회로 건조기 전용 회로가 있는지와 해당 회로의 차단기가 따로 있는지 확인하면 기본 점검이 됩니다
분전반 위치도 중요합니다 너무 숨겨진 곳에 있으면 비상시에 접근이 어렵습니다 반대로 습기 많은 곳에 있으면 안전에 좋지 않을 수 있습니다 보통은 현관 근처나 복도에 두어 접근이 쉬우면서도 습기 영향을 덜 받는 위치를 선택합니다 또한 분전반 앞을 가구로 막지 않는 것이 좋습니다 비상시에 바로 접근할 수 있어야 합니다
전기 설계에서 자주 하는 실수는 차단기만 믿고 콘센트와 멀티탭을 무리하게 사용하는 것입니다 차단기는 마지막 방어선이지만 평소에는 전기 사용 습관이 안전을 좌우합니다 멀티탭을 여러 개 이어 붙이거나 고전력 기기를 멀티탭에 연결하면 발열이 생길 수 있습니다 전기장판 히터 건조기 같은 제품은 반드시 벽 콘센트에 직접 연결하는 것이 안전합니다 또한 콘센트가 헐거워졌거나 플러그가 잘 고정되지 않으면 접촉 불량으로 열이 날 수 있어 교체가 필요합니다 이런 점검은 집에서 쉽게 할 수 있는 안전 관리입니다
마지막으로 신축이나 리모델링에서는 준공 전에 기능 점검을 하는 것이 좋습니다 콘센트가 모두 정상 작동하는지 조명 스위치가 의도한 대로 켜지는지 차단기 표기가 맞는지 확인합니다 그리고 어떤 회로가 어떤 차단기에 연결되어 있는지 간단히 기록해두면 이후 유지관리가 쉬워집니다 이런 기록은 작은 노력으로 큰 사고를 예방할 수 있습니다
정리하면 차단기와 분전반은 회로 분리와 함께 설계되어야 안전합니다 누전 보호가 필요한 구역을 챙기고 회로별 차단기를 명확히 배치하며 표기를 정확히 하면 비상 대응이 쉬워집니다 2026년 주택 전기 설계에서는 콘센트 위치 회로 분리 차단기 구성이 한 세트로 움직인다는 점을 기억하는 것이 가장 중요합니다
