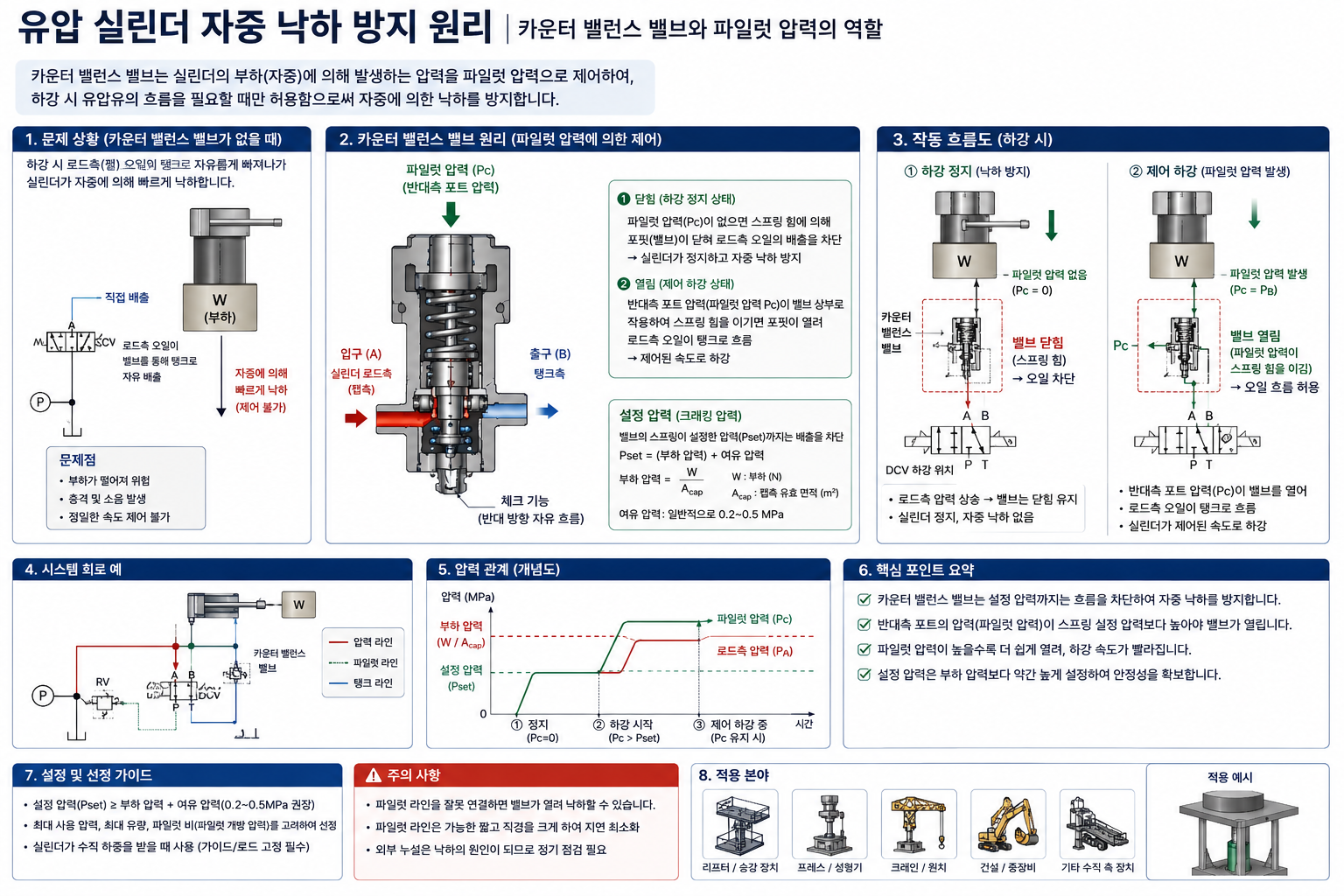

유압 실린더 자중 낙하 방지 원리｜카운터 밸런스 밸브와 파일럿 압력의 역할
유압 실린더가 무거운 구조물을 수직으로 들어 올리는 장비에서는 단순히 실린더가 얼마나 큰 힘을 낼 수 있는지만 중요한 것이 아닙니다.
더 중요한 문제는 들어 올린 하중을 어떻게 안전하게 유지하고 원하는 속도로 다시 내려놓을 것인가입니다.
펌프가 압력을 공급할 때는 하중을 비교적 쉽게 들어 올릴 수 있지만 하중을 내릴 때는 중력이라는 외력이 추가됩니다.
특히 하중이 무거울수록 중력이 실린더를 강제로 움직이려는 힘도 커집니다.
이러한 자중 낙하를 제어하기 위해 사용하는 대표적인 장치가 카운터 밸런스 밸브이며, 그 동작에서 매우 중요한 것이 파일럿 압력(Pilot Pressure)입니다.
1. 수직 실린더의 하강은 일반 실린더와 다르다
수평 실린더는 일반적으로 펌프가 보내는 오일에 의해 움직입니다.
펌프에서 오일이 들어오는 만큼 반대쪽 오일이 빠져나가면서 속도가 결정됩니다.
하지만 수직 실린더에 무거운 하중이 걸려 있다면 하강 시 하중 자체가 피스톤을 밀어냅니다.
즉 펌프의 힘으로 움직이는 것이 아니라 하중이 액추에이터를 구동하는 상태가 될 수 있습니다.
이를 오버러닝 하중이라고 합니다.
이때 제어가 없다면 실린더가 펌프가 오일을 공급하는 속도보다 더 빨리 움직이려고 할 수 있습니다.
2. 오버러닝 하중이 위험한 이유
하중이 갑자기 내려가기 시작하면 단순히 속도가 빨라지는 것만 문제가 아닙니다.
실린더 공급측 챔버에서 오일이 부족해질 수 있습니다.
펌프가 공급할 수 있는 유량보다 실린더 움직임이 빠르면 챔버 내부 압력이 급격히 낮아질 수 있습니다.
이 상태는 움직임 불안정, 충격, 소음, 캐비테이션 등의 원인이 될 수 있습니다.
또한 방향제어밸브가 하강 유량을 정밀하게 제어하기 어려워질 수 있습니다.
카운터 밸런스 밸브는 이러한 오버러닝을 막기 위해 하중 측에서 일정한 압력을 유지합니다.
3. 파일럿 압력이란 무엇인가?
파일럿 압력은 메인 밸브를 직접 통과하는 유압과 별도로 밸브를 열고 닫는 제어 신호로 사용하는 압력입니다.
카운터 밸런스 밸브에서는 일반적으로 실린더 반대쪽 챔버에 공급되는 압력을 파일럿 포트로 연결합니다.
즉 실린더를 하강시키기 위해 방향제어밸브를 전환하면 펌프의 오일이 실린더 반대쪽에 들어가고, 이 압력의 일부가 파일럿 라인을 통해 카운터 밸런스 밸브에 전달됩니다.
파일럿 압력은 내부 포핏이나 스풀을 여는 방향으로 힘을 가합니다.
Parker는 일반적으로 액추에이터 반대쪽 압력을 카운터 밸런스 밸브의 파일럿 포트에 연결하며, 이 압력이 포핏 개방을 보조한다고 설명합니다.
4. 파일럿 압력 없이 하중이 내려갈 수 없는 이유
카운터 밸런스 밸브의 스프링 설정 압력은 일반적으로 하중이 만드는 압력보다 높은 값으로 설정합니다.
따라서 하중의 자중만으로 밸브를 쉽게 열 수 없습니다.
하중이 내려가려면
하중이 만드는 압력 + 파일럿 압력의 개방력
이 밸브의 스프링 힘을 이겨야 합니다.
이러한 구조 덕분에 운전 명령 없이 하중이 스스로 내려가는 것을 막을 수 있습니다.
5. 일반적인 설정 압력은 왜 하중 압력보다 높게 잡을까?
카운터 밸런스 밸브의 설정 압력이 실제 하중 압력과 거의 같다면 작은 압력 변화나 진동만으로도 밸브가 열리기 시작할 수 있습니다.
그래서 일정한 여유를 둡니다.
Sun Hydraulics는 고정 하중에 적용하는 카운터 밸런스 밸브의 권장 설정값으로 최대 하중 유도 압력의 약 1.3배를 제시하고 있습니다. Parker의 기술자료 역시 최소한 최대 하중 압력보다 약 30% 높은 설정을 권고합니다.
예를 들어 최대 하중이 실린더에 100bar의 압력을 만든다면 개념적으로 약 130bar 수준의 설정을 검토하는 방식입니다.
다만 실제 최종값은 회로 구성과 제조사 선정 기준을 따라야 합니다.
6. 파일럿 비(Pilot Ratio)란 무엇인가?
카운터 밸런스 밸브를 선정할 때 자주 등장하는 값이 Pilot Ratio입니다.
예를 들어
3:1
4.5:1
5:1
등으로 표기될 수 있습니다.
파일럿 비가 높다는 것은 상대적으로 적은 파일럿 압력으로 밸브를 여는 데 더 큰 도움을 받을 수 있다는 의미로 이해할 수 있습니다.
즉 높은 파일럿 비는 밸브를 열기 위해 필요한 공급 압력을 낮추는 데 도움이 됩니다.
Parker는 파일럿 압력이 밸브 개방을 보조하여 하중 측에서 밸브를 열기 위해 필요한 압력을 줄이고, 그 결과 하중을 움직이는 데 필요한 동력을 낮출 수 있다고 설명합니다.
7. 파일럿 비가 높으면 무조건 좋은가?
그렇지는 않습니다.
파일럿 비를 높이면 적은 파일럿 압력으로 밸브를 쉽게 열 수 있기 때문에 효율 측면에서는 유리할 수 있습니다.
하지만 하중 변화나 파일럿 압력 변화에 밸브가 더 민감하게 반응할 수 있어 불안정한 움직임이 발생할 가능성도 있습니다.
Sun Hydraulics는 수직 실린더의 안정성을 위해 비교적 낮은 파일럿 비가 유리할 수 있으며 높은 파일럿 비는 안정된 모터 응용에 제한적으로 사용하도록 안내합니다.
Parker 역시 동적 하중 변화가 큰 경우 안정성을 위해 낮은 파일럿 비 또는 파일럿 라인 오리피스가 필요할 수 있다고 설명합니다.
따라서 파일럿 비는 단순히 높은 숫자를 선택하는 것이 아니라 효율과 안정성의 균형을 고려해야 합니다.
8. 하중이 무거우면 필요한 파일럿 압력이 오히려 달라질 수 있다
카운터 밸런스 밸브의 특징 가운데 하나는 하중 압력과 파일럿 압력이 함께 밸브 개방에 작용한다는 것입니다.
Sun Hydraulics는 자사의 카운터 밸런스 밸브에서 무거운 하중일수록 하중 압력이 밸브 개방을 더 많이 도와주기 때문에 상대적으로 적은 파일럿 압력이 필요하고, 가벼운 하중에서는 더 높은 파일럿 압력이 필요할 수 있다고 설명합니다.
이러한 특성은 하중 변화에 따라 밸브가 스스로 개방 정도를 조절하는 데 도움이 됩니다.
9. 하강 속도가 너무 빨라지면 밸브는 어떻게 반응할까?
수직 실린더가 하강하고 있다고 생각해 보겠습니다.
하중이 갑자기 더 빠르게 움직이기 시작하면 실린더 반대쪽 챔버의 파일럿 압력이 감소할 수 있습니다.
파일럿 압력이 낮아지면 카운터 밸런스 밸브를 열어두던 힘이 약해집니다.
그러면 내부 포핏이 닫히는 방향으로 움직입니다.
유출되는 오일 흐름에 저항이 증가하고 실린더 하강 속도가 다시 낮아집니다.
Parker는 이 작동을 카운터 밸런스 밸브의 핵심 모션 제어 기능으로 설명합니다. 오버러닝 하중이 펌프보다 빨라지려 하면 파일럿 신호가 줄고, 포핏이 닫혀 탱크로 가는 흐름을 제한하면서 하중을 다시 제어합니다.
10. 하중이 너무 느리게 내려가면?
반대로 하강 유량이 부족하고 실린더가 원하는 속도로 내려오지 않는다면 파일럿 압력이 상대적으로 증가할 수 있습니다.
파일럿 압력이 높아지면 밸브를 더 여는 방향의 힘이 커집니다.
유출 통로가 넓어지고 실린더가 다시 원하는 하강 속도에 가까워질 수 있습니다.
즉 카운터 밸런스 밸브는 단순히 일정한 구멍 크기로 유량을 제한하는 것이 아니라 하중과 파일럿 압력에 따라 스스로 개도를 변화시키는 제어 밸브입니다.
11. 카운터 밸런스 밸브가 없으면 왜 하강이 튈 수 있을까?
단순 방향제어밸브만 이용해 무거운 수직 하중을 내린다면 하중이 움직이기 시작한 뒤 빠르게 가속될 수 있습니다.
방향제어밸브에서 유량을 줄이면 어느 정도 속도를 낮출 수 있지만 하중 변화에 따라 움직임이 불안정할 수 있습니다.
심하면
움직임 시작 → 급가속 → 공급측 압력 저하 → 감속 → 압력 회복 → 다시 가속
과 같은 반복적인 움직임이 발생할 수 있습니다.
카운터 밸런스 밸브는 하중측에 지속적인 저항을 주어 이러한 불안정한 움직임을 줄이는 역할을 합니다.
12. Back Pressure가 왜 중요한가?
카운터 밸런스 밸브의 출구측에 배압이 발생하면 밸브의 실제 개방 조건이 바뀔 수 있습니다.
특히 일부 비벤트형 구조에서는 방향제어밸브의 리턴라인 배압이 밸브 설정에 영향을 줄 수 있습니다.
Parker는 비례밸브나 클로즈드 센터 시스템처럼 배압이 발생할 수 있는 회로에서 카운터 밸런스 밸브 적용 시 주의가 필요하다고 안내합니다.
이 때문에 장비에 따라 vented counterbalance valve를 사용하는 경우도 있습니다.
Bosch Rexroth 역시 single 및 dual vented counterbalance valve 제품군을 별도로 제공하고 있습니다.
13. 파일럿 체크 밸브와 카운터 밸런스 밸브를 구분해야 한다
파일럿 체크 밸브도 하중을 유지할 수 있습니다.
파일럿 신호가 없으면 유로를 차단하고 파일럿 압력이 들어오면 체크 밸브를 강제로 열어줍니다.
그러나 기본적으로 ON/OFF 성격이 강합니다.
Sun Hydraulics는 Pilot-to-Open Check Valve가 유량을 모듈레이팅하거나 액추에이터 속도를 제어하는 데 적합하지 않다고 설명합니다.
따라서 수직 하중을 단순히 고정만 할 것인지, 아니면 고정하면서 부드럽게 하강 속도까지 제어할 것인지에 따라 밸브 선택이 달라집니다.
14. 자중 낙하 방지에서 밸브 위치가 중요한 이유
하중 안전 회로에서는 카운터 밸런스 밸브와 액추에이터 사이의 유압 라인을 가능한 짧게 구성하는 것이 일반적입니다.
밸브가 액추에이터에서 멀리 떨어져 있고 그 사이 호스가 파손된다면 밸브가 하중을 잡더라도 실린더 내부의 오일이 파손 지점으로 빠져나갈 수 있기 때문입니다.
따라서 설계에서는 실린더 포트에 직접 장착하는 방식이나 실린더와 매우 가까운 매니폴드 구성을 검토합니다.
15. 실제 안전 장치로 사용할 때 주의할 점
카운터 밸런스 밸브가 자중 낙하 방지 기능을 수행한다고 해서 사람을 들어 올리는 장비에서 밸브 하나만 설치하면 모든 안전 조건을 만족하는 것은 아닙니다.
고소작업대, 승강 장치, 크레인 등은 해당 장비에 적용되는 안전 규격과 법적 요구사항이 있을 수 있습니다.
따라서 실제 설계에서는 밸브 제조사의 기술자료, 장비 위험성 평가, 관련 안전 규격을 함께 검토해야 합니다.
마무리
유압 실린더의 자중 낙하 방지 원리를 이해하려면 카운터 밸런스 밸브의 스프링 설정 압력과 파일럿 압력의 관계를 이해해야 합니다.
하중이 정지해 있을 때는 밸브의 설정 압력이 하중 유도 압력보다 높아 작동유의 유출을 차단합니다.
실린더를 내려야 할 때는 반대쪽 챔버에 공급되는 압력이 파일럿 신호로 작용하여 밸브를 서서히 엽니다.
하중이 너무 빨리 움직이려 하면 파일럿 압력이 낮아지고 밸브가 다시 닫히면서 유출 유량을 줄입니다. Parker와 Sun Hydraulics는 이러한 모듈레이팅 기능을 카운터 밸런스 밸브와 단순 파일럿 체크 밸브를 구분하는 핵심 특성으로 설명합니다.
따라서 카운터 밸런스 밸브는 단순히 하중을 걸어 잠그는 장치가 아니라 하중 압력과 파일럿 압력의 균형을 이용하여 자중 낙하를 방지하면서 부드러운 하강 운동까지 만드는 유압 부하 제어 밸브입니다.
