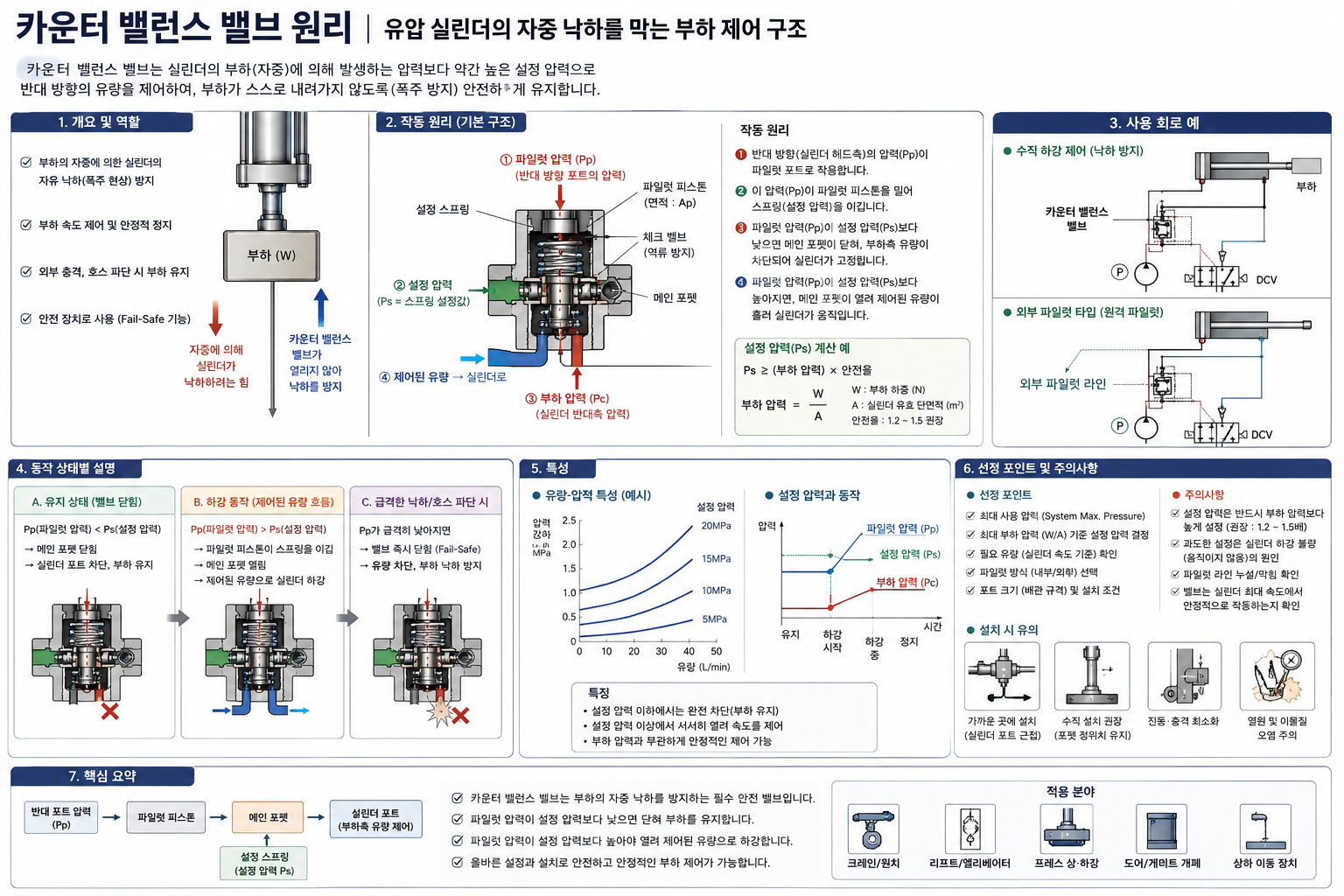

카운터 밸런스 밸브 원리｜유압 실린더의 자중 낙하를 막는 부하 제어 구조
유압 실린더를 수평 방향으로 사용하는 장비에서는 펌프가 보내는 유압에 따라 실린더가 전진하거나 후진하는 모습을 쉽게 이해할 수 있습니다.
하지만 실린더가 수직으로 설치되고 무거운 하중을 들어 올리고 있다면 상황이 달라집니다.
방향제어밸브를 단순히 탱크 쪽으로 열었을 때 하중이 자체 무게로 실린더를 끌고 내려갈 수 있기 때문입니다.
이처럼 외부 하중이 펌프가 공급하는 속도보다 액추에이터를 더 빠르게 움직이려는 상태를 흔히 오버러닝 로드(Overrunning Load)라고 합니다.
이때 하중이 통제되지 않은 상태로 낙하하거나 실린더가 갑자기 빨라지는 현상을 막기 위해 사용하는 대표적인 유압 부품이 카운터 밸런스 밸브(Counterbalance Valve)입니다.
Parker는 카운터 밸런스 밸브를 하중 유지, 오버러닝 하중 제어, 정밀한 미터링 제어, 호스 파손 시 하중 보호 등에 사용하는 부하 제어 밸브로 설명하고 있습니다.
1. 카운터 밸런스 밸브란 무엇인가?
카운터 밸런스 밸브는 쉽게 말하면 하중이 스스로 움직이지 못하도록 일정한 배압을 만들어주는 밸브입니다.
특히 수직 실린더나 윈치, 크레인, 붐 장치처럼 중력의 영향을 직접 받는 유압 시스템에서 많이 사용됩니다.
예를 들어 유압 실린더가 1톤의 하중을 위쪽에 지지하고 있다고 생각해 보겠습니다.
펌프를 정지시키고 밸브를 단순히 탱크로 연결하면 하중의 무게가 피스톤을 아래 방향으로 밀기 시작할 수 있습니다.
이때 실린더에서 빠져나가는 작동유를 아무런 저항 없이 탱크로 보내면 하중이 예상보다 빠르게 내려갈 수 있습니다.
카운터 밸런스 밸브는 이러한 유출 측에 설치되어 하중이 만들어내는 압력보다 조금 높은 저항을 유지하다가, 제어 신호가 있을 때만 필요한 만큼 열리는 방식으로 작동합니다.
Sun Hydraulics는 카운터 밸런스 밸브를 부하 유지와 부드러운 모션 제어에 사용하는 밸브로 설명하며, 수직 액추에이터에서 특히 안정성 확보에 유용하다고 설명합니다.
2. 자중 낙하는 왜 발생할까?
수직 실린더의 피스톤 위에 하중이 놓여 있다고 가정해 보겠습니다.
하중에는 항상 중력이 작용합니다.
하중이 만들어내는 힘은 실린더 피스톤 면적을 통해 압력으로 변환됩니다.
기본적으로 다음과 같이 생각할 수 있습니다.
[P=\frac{F}{A}]
여기서
(P) = 하중에 의해 발생하는 압력
(F) = 하중이 만드는 힘
(A) = 실린더 피스톤 유효 면적
입니다.
하중이 무거울수록 실린더 내부에서 발생하는 하중 유도 압력도 커집니다.
이 압력이 실린더의 오일을 탱크 방향으로 밀어내면 실린더가 아래로 움직일 수 있습니다.
따라서 수직 하중 시스템에서는 단순히 펌프를 멈추는 것만으로 하중이 안전하게 정지한다고 볼 수 없습니다.
3. 카운터 밸런스 밸브는 어디에 설치할까?
일반적인 수직 실린더를 생각하면 하중이 내려올 때 오일이 빠져나가는 실린더 포트 쪽에 카운터 밸런스 밸브를 설치합니다.
특히 안전을 위해서는 밸브를 액추에이터 가까이에 설치하는 것이 중요합니다.
예를 들어 실린더와 카운터 밸런스 밸브 사이에 긴 호스가 있고 그 호스가 파손된다면 밸브가 멀리 떨어져 있을수록 실린더의 하중을 제대로 잡지 못할 가능성이 커질 수 있습니다.
그래서 실제 이동식 유압 장비에서는 카운터 밸런스 밸브를 실린더 포트 근처 또는 실린더에 직접 장착하는 매니폴드 형태로 구성하는 경우가 많습니다.
Parker 역시 카운터 밸런스 밸브의 대표적인 용도 가운데 하나로 호스 파손 시 하중의 비제어 움직임을 막는 기능을 제시합니다.
4. 카운터 밸런스 밸브 내부 구조
일반적인 3포트 카운터 밸런스 카트리지는 크게 다음 기능을 결합하고 있습니다.
첫 번째는 역방향 자유 흐름용 체크 밸브입니다.
두 번째는 하중 방향의 유출을 제어하는 압력 제어부입니다.
세 번째는 반대쪽 액추에이터 압력을 이용하는 파일럿 포트입니다.
Sun Hydraulics는 3포트 카운터 밸런스 밸브가 한 방향으로는 자유 흐름을 허용하고, 반대 방향으로는 하중 압력과 파일럿 압력의 조합에 따라 조절식으로 열리는 구조라고 설명합니다.
즉 단순 체크 밸브처럼 완전히 열거나 닫는 것이 아니라 필요한 만큼 서서히 열려 유량을 조절한다는 점이 중요합니다.
5. 하중을 들어 올릴 때는 어떻게 작동할까?
실린더를 들어 올리는 방향에서는 펌프가 압축된 작동유를 액추에이터로 공급합니다.
카운터 밸런스 밸브 내부에는 역방향 체크 밸브가 있어 이 방향의 흐름은 비교적 자유롭게 통과할 수 있습니다.
즉
펌프 → 체크 밸브 → 실린더
방향으로는 큰 저항 없이 오일이 공급됩니다.
그래서 하중을 들어 올릴 때 카운터 밸런스 밸브가 불필요하게 큰 압력 손실을 만들지 않도록 설계됩니다.
6. 하중을 내려놓을 때는 어떻게 달라질까?
하중을 내릴 때는 흐름 방향이 반대입니다.
실린더 내부의 오일이 카운터 밸런스 밸브를 지나 방향제어밸브와 탱크 쪽으로 나가야 합니다.
하지만 이 방향에서는 내부 체크 밸브가 닫히고 카운터 밸런스 기능이 작동합니다.
하중이 아무리 무거워도 밸브가 즉시 완전히 열리지 않습니다.
설정된 압력 조건과 파일럿 압력에 따라 밸브가 필요한 만큼 열리면서 실린더에서 빠져나가는 오일량을 조절합니다.
이 과정이 하중의 하강 속도를 제어합니다.
Parker는 하중이 펌프 공급 유량보다 더 빠르게 움직이려 하면 파일럿 신호가 줄어들고 카운터 밸런스 밸브의 포핏이 닫히는 방향으로 이동해 탱크로 흐르는 유량을 제한하면서 하강 속도를 제어한다고 설명합니다.
7. 카운터 밸런스 밸브와 단순 체크 밸브의 차이
단순 체크 밸브는 한 방향 흐름을 허용하고 반대 방향 흐름은 차단합니다.
따라서 하중을 그대로 고정하는 것만 필요하다면 체크 밸브 계열이 적합한 경우도 있습니다.
그러나 하중을 부드럽게 내려야 하는 경우에는 문제가 생깁니다.
체크 밸브는 기본적으로 ON/OFF 방식에 가까우므로 하중 속도를 조절하기 위한 모듈레이팅 기능이 부족합니다.
Sun Hydraulics도 파일럿 작동 체크 밸브는 비례적으로 유량을 조절하는 장치가 아니므로 액추에이터 속도를 제어하는 용도로 적합하지 않다고 명시합니다. 반면 카운터 밸런스 밸브는 모듈레이팅 장치로 설명됩니다.
따라서
하중 고정 중심 → 파일럿 체크 밸브
하중 고정 + 하강 속도 제어 → 카운터 밸런스 밸브
라는 차이를 이해하면 쉽습니다.
8. 왜 일정한 배압이 필요한가?
수직 하중이 내려갈 때 하중이 액추에이터를 잡아당기면 펌프에서 공급되는 유량보다 실린더가 더 빠르게 움직이려고 할 수 있습니다.
이런 경우 공급측 압력이 급격히 떨어질 수 있습니다.
심하면 실린더 내부에 필요한 만큼 작동유가 공급되지 못해 캐비테이션이나 불안정한 움직임이 발생할 수 있습니다.
카운터 밸런스 밸브는 하중 측에 일정 수준 이상의 압력을 유지하면서 액추에이터가 펌프의 제어를 벗어나지 않도록 합니다.
Sun Hydraulics는 이러한 밸브가 방향제어밸브 쪽에서 양의 부하 압력을 유지하여 오버러닝 하중에서도 모션을 제어할 수 있도록 한다고 설명합니다.
9. 카운터 밸런스 밸브는 하중 유지 기능도 한다
펌프가 정지하거나 방향제어밸브가 중립 상태가 되면 카운터 밸런스 밸브는 하중을 지지하는 역할을 합니다.
설정 압력 이하에서는 밸브가 닫힌 상태를 유지하므로 실린더 내부의 오일이 빠져나가지 못합니다.
이 때문에 실린더가 하중에 의해 천천히 내려가는 것을 방지할 수 있습니다.
Parker는 이를 Load Holding, 즉 하중 유지 기능으로 설명하며 원치 않는 실린더 드리프트를 방지하는 데 사용할 수 있다고 설명합니다.
10. 호스가 파손되면 어떻게 될까?
수직 실린더의 하중 측 호스가 파손되었다고 생각해 보겠습니다.
카운터 밸런스 밸브가 없다면 실린더 내부의 오일이 파손된 호스를 통해 급격하게 빠져나갈 수 있고 하중이 빠르게 떨어질 위험이 있습니다.
카운터 밸런스 밸브가 실린더 가까이에 설치되어 있다면 하중이 만들어내는 압력만으로는 밸브가 충분히 열리지 않도록 설정할 수 있습니다.
따라서 갑작스러운 오일 유출과 비제어 하강을 억제하는 데 도움이 됩니다.
다만 실제 사람이나 중량물을 들어 올리는 장비에서는 단순히 카운터 밸런스 밸브 하나만으로 안전성을 판단해서는 안 되며 관련 안전 규정과 제조사 설계 기준을 반드시 따라야 합니다.
11. 카운터 밸런스 밸브는 압력 릴리프 기능도 갖는다
일반적인 카운터 밸런스 밸브에는 하중 포트에서 과도한 압력이 발생했을 때 압력을 제한하는 기능도 포함될 수 있습니다.
예를 들어 외부 충격이나 온도 변화로 갇혀 있는 오일의 압력이 상승할 수 있습니다.
Sun Hydraulics는 카운터 밸런스 밸브가 하중 포트에서 입력 측으로 릴리프 기능을 제공하여 하중 또는 열팽창에 의한 과압을 보호할 수 있다고 설명합니다.
즉 이 밸브는 단순 낙하 방지뿐 아니라 하중 유지 + 하강 제어 + 과압 보호라는 여러 기능을 결합한 부품입니다.
12. 카운터 밸런스 밸브의 대표적인 적용 분야
카운터 밸런스 밸브는 다음과 같은 장비에서 많이 사용됩니다.
크레인 붐
고소작업대
굴착기 붐과 암
지게차 리프트
덤프트럭
윈치
유압 프레스
리프트 테이블
수직 유압 실린더
유압 모터 브레이크 회로
Parker 역시 모바일 실린더, 산업용 실린더, 윈치, 크레인, 리프트 트럭, 로더, 붐 트럭, 프레스 등 다양한 적용 분야를 제시합니다.
13. 카운터 밸런스 밸브와 유량조절밸브는 다르다
하강 속도를 줄인다는 점 때문에 단순 유량조절밸브와 혼동할 수 있습니다.
하지만 유량조절밸브는 기본적으로 통과 유량을 제한하는 장치입니다.
반면 카운터 밸런스 밸브는 하중 압력과 파일럿 압력에 따라 개도를 변화시키며 하중 자체를 제어합니다.
특히 호스 파손이나 오버러닝 하중과 같이 단순 유량조절밸브만으로 해결하기 어려운 상황에서 차이가 커집니다.
14. 하중 변화가 큰 장비에서는 더욱 중요하다
항상 같은 무게만 들어 올리는 장비라면 하강 특성이 비교적 일정합니다.
하지만 물류 장비처럼 빈 상태와 최대 적재 상태의 하중 차이가 크다면 액추에이터에서 발생하는 하중 압력도 크게 달라집니다.
카운터 밸런스 밸브는 이러한 변화 속에서도 하중을 안정적으로 제어할 수 있도록 적절한 파일럿 비와 설정 압력을 선택해야 합니다.
이 때문에 밸브를 단순히 최대 압력만 보고 선정하면 안 됩니다.
마무리
카운터 밸런스 밸브의 핵심 역할은 수직 또는 오버러닝 하중이 펌프의 제어를 벗어나 스스로 움직이는 것을 방지하는 것입니다.
하중이 정지해 있을 때는 실린더 내부의 작동유를 차단하여 자중에 의한 낙하를 방지하고, 하강 명령이 들어오면 파일럿 압력을 이용하여 밸브를 필요한 만큼 열어 부드럽게 내려가도록 합니다.
또한 많은 카운터 밸런스 밸브는 역방향 체크 밸브와 과압 보호 기능도 함께 가지고 있습니다. Parker와 Sun Hydraulics 모두 카운터 밸런스 밸브를 하중 유지와 오버러닝 하중 제어를 위한 대표적인 모듈레이팅 부하 제어 밸브로 설명합니다.
따라서 카운터 밸런스 밸브는 단순한 낙하 방지 밸브라기보다 하중을 잡고, 움직임을 제어하고, 비정상적인 하중 변화를 보호하는 유압 안전·모션 제어 부품이라고 이해하는 것이 좋습니다.
