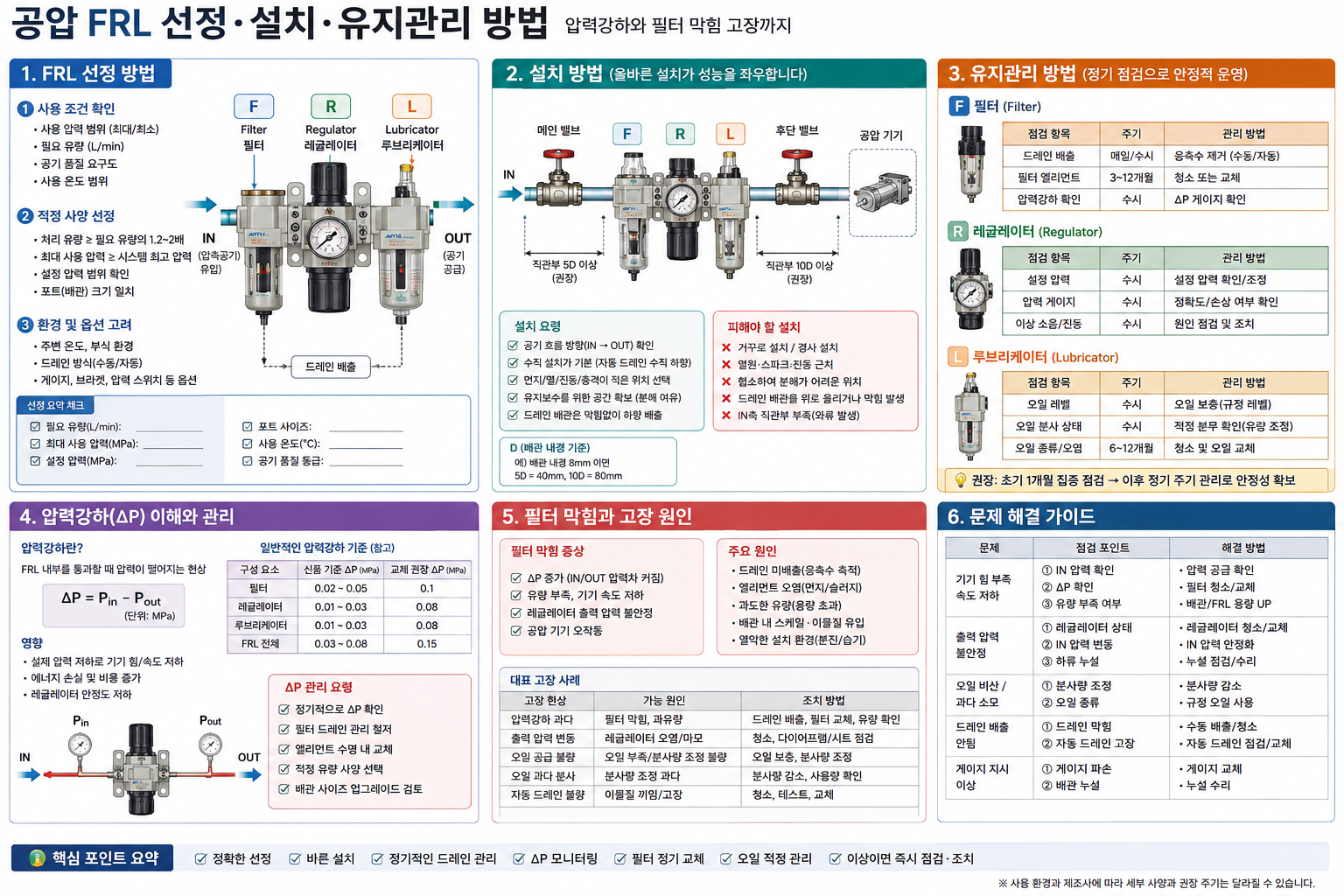

공압 FRL 선정·설치·유지관리 방법｜압력강하와 필터 막힘 고장까지

공압 FRL 선정·설치·유지관리 방법｜압력강하와 필터 막힘 고장까지



공압 시스템에서 FRL 유닛을 설치했는데도 실린더 속도가 느리거나 압력이 떨어지는 문제가 생기는 경우가 있습니다.

이때 흔히 “레귤레이터가 고장 났다” 또는 “실린더가 오래됐다”고 생각하지만 실제 원인은 FRL의 선정이나 설치, 유지관리 문제일 수도 있습니다.

FRL은 단순히 배관 사이에 장착하기만 하면 되는 부품이 아닙니다.

필요한 공기 유량과 압력, 여과 수준, 드레인 조건, 설치 방향 등을 고려해 선정해야 합니다.

이번 글에서는 실제 공압 장비에서 FRL을 사용할 때 알아두면 좋은 선정 방법, 설치 기준, 압력강하 원인, 필터 관리와 고장 진단 방법​을 차근차근 살펴보겠습니다.

1. FRL 선정에서 가장 먼저 봐야 하는 것은 포트 크기가 아니다

많은 사람이 공압 부품을 선택할 때 먼저 1/4인치, 3/8인치, 1/2인치와 같은 배관 포트 크기를 확인합니다.

물론 포트 규격도 중요합니다.

하지만 FRL에서는 그보다 먼저 필요 유량을 확인하는 것이 중요합니다.

같은 1/4인치 포트를 가진 제품이라도 내부 통로 구조와 필터 엘리먼트, 레귤레이터 사이즈에 따라 실제 통과 가능한 유량이 달라질 수 있습니다.

따라서

최대 공기 소비량 → 허용 압력강하 → 필요한 FRL 사이즈

순서로 판단하는 것이 좋습니다.

2. 왜 순간 최대 유량이 중요할까?

공압 시스템에서는 평균 공기 소비량뿐 아니라 짧은 순간에 필요한 최대 유량이 중요합니다.

예를 들어 큰 공압 실린더 두 개가 동시에 빠르게 전진한다고 가정해 보겠습니다.

두 실린더의 챔버를 짧은 시간에 압축공기로 채워야 하므로 순간적으로 많은 공기가 필요합니다.

FRL 용량이 부족하면 상류 압력은 충분해도 하류 압력이 갑자기 떨어집니다.

결과적으로 실린더가 느려지고 힘도 부족해질 수 있습니다.

3. 정지 상태의 압력계만 믿으면 안 되는 이유

장비가 멈춰 있을 때 레귤레이터의 압력계가 0.5MPa를 표시한다고 가정해 보겠습니다.

이 값만 보면 정상처럼 보입니다.

그러나 실제 실린더가 움직이는 순간 0.4MPa 이하로 떨어질 수 있습니다.

이것을 확인하지 않고 정지 상태 압력만 보고 판단하면 문제의 원인을 찾기 어렵습니다.

따라서 공압 시스템의 압력 문제를 점검할 때는 가능하면 장비가 실제로 최대 공기를 사용하는 조건에서 압력이 어떻게 변하는지 확인하는 것이 좋습니다.

4. 작동 중 압력이 떨어지는 주요 원인

실린더가 움직일 때만 하류 압력이 떨어진다면 다음 원인을 확인할 수 있습니다.



FRL 용량 부족
필터 막힘
배관 내경 부족
지나치게 긴 튜브
피팅의 작은 유효 단면적
메인 공급 압력 저하
여러 장비의 동시 공기 사용
에어 누설



따라서 레귤레이터 압력만 높이는 방식으로 해결해서는 안 됩니다.

5. 필터 막힘은 어떻게 발견할까?

필터 엘리먼트는 시간이 지나면서 오염물이 축적됩니다.

엘리먼트가 막히면 공기가 지나갈 때 저항이 증가합니다.

대표적인 증상은 다음과 같습니다.



첫째, 실린더의 왕복 속도가 느려집니다.

둘째, 동시에 여러 장치를 움직일 때 동작이 불안정합니다.

셋째, 에어 척의 파지력이 약해질 수 있습니다.

넷째, 정지 상태에서는 정상 압력이지만 작동하면 압력이 크게 떨어집니다.

다섯째, 필터 전후 압력 차이가 커질 수 있습니다.



이런 현상이 있다면 필터 상태를 확인해 보는 것이 좋습니다.

6. 필터 엘리먼트는 무조건 청소해서 계속 사용할까?

제품에 따라 세척이 가능한 부품도 있고 정해진 주기에 교환해야 하는 부품도 있습니다.

임의로 압축공기를 강하게 불어 세척하거나 손상된 엘리먼트를 계속 사용하는 것은 적절하지 않을 수 있습니다.

따라서 제조사가 지정한 점검 및 교체 기준을 확인하는 것이 좋습니다.

특히 미세 필터나 코알레싱 필터는 일반적인 입자 필터와 관리 방법이 다를 수 있습니다.

7. 드레인 관리가 중요한 이유

필터 하단에 모인 물은 정기적으로 배출해야 합니다.

드레인 관리가 되지 않으면 응축수가 지나치게 많이 쌓일 수 있습니다.

공기 사용량이 많거나 주변 습도가 높은 여름철에는 물 발생량이 증가할 수 있습니다.

따라서 설비 환경에 맞춰 드레인 점검 주기를 설정해야 합니다.

물이 매우 자주 차는 경우에는 FRL만 점검할 것이 아니라 상류 드라이어나 에어탱크의 드레인 상태도 함께 확인할 필요가 있습니다.

8. 자동 드레인이 필요한 설비

사람이 자주 접근하기 어려운 위치나 24시간 연속 운전하는 설비에서는 자동 드레인이 유용할 수 있습니다.

응축수가 일정 수준 이상 차면 자동으로 배출하기 때문에 작업자가 매번 수동으로 열 필요가 줄어듭니다.

하지만 자동 드레인 역시 막힘이나 작동 불량이 발생할 수 있으므로 정기 점검은 필요합니다.

9. FRL 설치 방향은 매우 중요하다

공압 Filter와 Regulator에는 일반적으로 공기가 흐르는 방향이 정해져 있습니다.

제품 본체에 표시된 화살표나 IN·OUT 표시를 확인해야 합니다.

반대로 설치하면 정상적인 압력 조절이나 여과 성능이 나오지 않을 수 있습니다.

또 필터의 볼과 드레인이 아래쪽을 향하도록 제조사가 지정한 설치 자세를 지켜야 합니다.

10. FRL을 눕혀 설치해도 될까?

공간이 부족하다는 이유로 에어 필터를 옆으로 눕혀 설치하면 필터 하단에 응축수가 정상적으로 모이지 않을 수 있습니다.

루브리케이터도 오일 저장과 흡입 구조 때문에 설치 방향이 중요합니다.

따라서 공간 때문에 설치 방향을 바꾸기 전에 반드시 해당 모델의 사용 설명서를 확인해야 합니다.

11. FRL은 장비 가까이에 설치하는 것이 좋은가?

공장 메인 라인에서 한 번 압력을 낮춘 뒤 긴 배관을 통해 여러 장비에 공급할 수도 있습니다.

하지만 장비별로 필요한 압력이 다르다면 각 설비 가까이에 레귤레이터를 설치하는 방법이 관리하기 쉽습니다.

장비 운전자가 현장에서 압력을 확인할 수 있고, 공정에 필요한 최소 압력만 사용할 수 있기 때문입니다.

긴 배관에서는 자체적인 압력강하도 발생할 수 있으므로 장비 입구 압력을 확인하는 것이 중요합니다.

12. 레귤레이터 설정 압력을 무조건 높이면 안 되는 이유

실린더 속도가 느려지면 작업자가 레귤레이터 압력을 더 높이는 경우가 있습니다.

그러나 원인이 필터 막힘이나 배관 유량 부족이라면 설정 압력을 높여도 근본적으로 해결되지 않습니다.

오히려 정상 상태에서 필요한 것보다 높은 압력을 사용하게 될 수 있습니다.

따라서 다음 순서로 확인하는 것이 좋습니다.

공급 압력 확인 → 필터 상태 → FRL 유량 → 배관 크기 → 누설 → 실제 필요한 압력 확인

13. 에어 누설은 어떻게 FRL 성능에 영향을 줄까?

FRL 이후의 배관에 누설이 있으면 레귤레이터는 계속 공기를 공급하려고 합니다.

누설량이 커지면 시스템의 전체 공기 사용량이 증가하고 다른 액추에이터를 움직일 때 압력이 더 크게 떨어질 수 있습니다.

작은 누설도 24시간 지속되면 상당한 압축공기를 소비할 수 있습니다.

따라서 피팅 연결부, 튜브, 솔레노이드 밸브, 실린더 씰 등을 정기적으로 점검하는 것이 좋습니다.

14. Filter와 Dryer의 역할을 구분해야 한다

FRL Filter를 새것으로 교체했는데도 배관에 물이 계속 생기는 경우가 있습니다.

이때 필터 불량이라고 생각하기 쉽습니다.

하지만 압축공기 속 수증기를 충분히 제거하지 못해 하류에서 계속 응축되고 있는 것일 수 있습니다.

에어 필터는 액체 상태의 수분 제거에 도움을 주지만 수증기 제거를 위한 에어 드라이어와 같은 장치는 아닙니다.

따라서 수분 문제가 심하면 전체 압축공기 시스템의 드라이어와 배관 온도 조건을 함께 확인해야 합니다.

15. Lubricator는 정말 필요한지 먼저 확인한다

FRL 세트를 주문할 때 습관적으로 F+R+L을 모두 선택하는 경우가 있습니다.

하지만 현재 사용되는 많은 실린더와 밸브는 무급유 조건으로 사용할 수 있습니다.

이런 시스템에는 Lubricator를 사용하지 않는 것이 일반적일 수 있습니다.

따라서 먼저 사용하는 공압 부품의 카탈로그에서 윤활 조건을 확인해야 합니다.

16. 한번 급유를 시작한 장비는 관리 방식에 주의한다

일부 공압 장치는 무급유로 사용할 수 있지만 사용 중 별도의 윤활을 시작했다면 이후에도 지속적인 윤활을 요구하는 조건이 생길 수 있습니다.

따라서 “소리가 조금 나는 것 같으니 오일을 넣어보자”는 식으로 임의로 루브리케이터를 추가하는 것은 좋지 않습니다.

기존 씰 재질과 권장 오일, 급유 조건을 확인해야 합니다.

17. 루브리케이터 오일은 아무 오일이나 사용해도 될까?

그렇지 않습니다.

점도가 맞지 않거나 재질과 호환되지 않는 오일을 사용하면 정상적인 미스트 형성이 어렵거나 씰에 영향을 줄 수 있습니다.

반드시 사용 중인 루브리케이터와 공압 기기의 권장 오일 사양을 확인하는 것이 좋습니다.

18. FRL 앞에 차단 밸브가 필요한 이유

유지보수를 할 때는 장비에 공급되는 압축공기를 차단해야 합니다.

하지만 메인 밸브를 잠갔다고 해서 실린더와 배관 내부의 잔압이 자동으로 사라지는 것은 아닙니다.

따라서 설비에 따라 잔압 배기 기능이 있는 수동 차단 밸브를 에어 준비 장치와 함께 구성하기도 합니다.

정비 전에는 반드시 압력이 실제로 제거되었는지 확인해야 합니다.

19. 소프트 스타트 밸브란?

장비가 완전히 무압 상태일 때 메인 압축공기를 한 번에 공급하면 실린더가 예상치 못하게 갑자기 움직일 수 있습니다.

소프트 스타트 밸브는 초기에는 제한된 유량으로 압력을 서서히 올리고 일정 수준에 도달한 이후 정상 유량을 공급하도록 사용하는 장치입니다.

따라서 최신 공압 에어 준비 시스템에서는 FRL뿐 아니라



차단 밸브
잔압 배기 밸브
소프트 스타트 밸브
압력 센서



등을 모듈 형태로 함께 구성하기도 합니다.

20. 압력계도 정기적으로 확인해야 한다

압력계가 오래되면 실제 압력과 표시값 사이에 차이가 발생할 수도 있습니다.

레귤레이터를 조절해도 장비 동작과 게이지 값이 이상하게 맞지 않는다면 다른 기준 압력계나 센서를 이용해 확인할 필요가 있습니다.

또 평상시 정상 운전 압력을 기록해두면 이후 고장이 발생했을 때 비교하기 좋습니다.

21. FRL 정기점검 체크 항목

FRL을 점검할 때 다음 항목을 살펴보면 좋습니다.

Filter

필터 엘리먼트 오염 여부
필터 볼 균열 여부
응축수 수위
드레인 정상 작동 여부

Regulator

설정 압력 유지 여부
작동 중 압력강하
노브 잠금 상태
비정상적인 에어 누설

Lubricator

실제 급유 필요 여부
오일 종류
오일 잔량
공급량
비정상적인 과다 급유

22. FRL 주변에서 에어가 새는 경우

연결 피팅이나 모듈 결합부에서 누설이 발생할 수 있습니다.

유지보수 후 다시 조립했다면 실링 상태와 연결부를 확인합니다.

누설이 지속된다면 단순히 테이프를 더 감는 방식으로 해결하기보다 나사와 씰 상태, 연결 규격을 확인해야 합니다.

23. FRL 교체를 고려해야 하는 경우

다음과 같은 문제가 지속된다면 부품 교체나 정비를 검토해야 할 수 있습니다.



압력 설정이 일정하게 유지되지 않는다.
레귤레이터에서 지속적으로 공기가 샌다.
필터 볼이 손상되었다.
드레인이 제대로 닫히지 않는다.
엘리먼트 교체 후에도 압력강하가 크다.
루브리케이터의 오일 공급 조절이 되지 않는다.
조절 노브가 정상적으로 작동하지 않는다.



다만 분해나 수리는 제조사가 허용한 범위와 정비 절차를 따라야 합니다.

24. FRL 크기는 큰 것이 무조건 좋은가?

필요한 유량보다 지나치게 작은 FRL은 압력강하를 발생시킵니다.

그렇다고 무조건 가장 큰 FRL을 사용하면 설치 공간과 비용이 증가합니다.

따라서 중요한 것은 실제 장비에서 필요한 최대 순간 유량을 충분한 여유를 두고 처리할 수 있는 적정 크기를 선정하는 것입니다.

특히 대형 실린더, 고속 실린더, 여러 액추에이터가 동시에 작동하는 장비에서는 이 부분이 중요합니다.

25. 공압 고장을 찾는 올바른 순서

실린더가 느리거나 힘이 부족하면 액추에이터부터 교환하기보다 공기의 흐름을 따라 점검하는 것이 효율적입니다.

다음처럼 생각할 수 있습니다.



컴프레서

     ↓

에어탱크·드라이어

     ↓

메인 배관

     ↓

차단 밸브

     ↓

Filter

     ↓

Regulator

     ↓

솔레노이드 밸브

     ↓

스피드 컨트롤러

     ↓

공압 실린더



이 순서대로 압력과 유량, 누설 상태를 확인하면 문제의 위치를 찾는 데 도움이 됩니다.

마무리

공압 FRL 유닛은 설치하는 것보다 올바르게 선정하고 지속적으로 관리하는 것이 더 중요합니다.

필요한 유량보다 작은 FRL을 사용하면 압력강하가 생기고, Filter가 막히면 실린더와 그리퍼의 동작이 느려질 수 있습니다.

응축수 드레인을 관리하지 않으면 하류 공압 시스템에 수분 문제가 발생할 수 있으며, 불필요한 Lubricator 사용은 공정 오염의 원인이 될 수도 있습니다.

따라서 FRL을 선정할 때에는 최대 사용 유량, 설정 압력, 포트 규격, 여과도, 드레인 방식, 윤활 필요 여부, 설치 방향과 사용 환경​을 함께 확인해야 합니다.

그리고 문제가 발생했을 때 단순히 레귤레이터 압력을 높이기보다 공기 발생원에서 액추에이터까지 전체 유로를 따라 점검하는 습관이 중요합니다.

FRL은 눈에 띄는 움직임이 없는 작은 부품이지만, 실제로는 공압 실린더와 솔레노이드 밸브, 에어 척 등 모든 하류 장치가 안정적으로 작동할 수 있도록 압축공기의 품질과 압력을 결정하는 핵심 장치​입니다.
