공압 FRL 유닛이란?｜Filter·Regulator·Lubricator 역할과 압축공기 흐름 원리
공압 장비에서 실린더와 솔레노이드 밸브는 눈에 보이게 움직이기 때문에 중요성이 쉽게 느껴집니다.
하지만 이러한 부품이 안정적으로 작동하려면 그보다 먼저 깨끗하고 적절한 압력의 압축공기가 공급되어야 합니다.
이를 담당하는 대표적인 장치가 바로 FRL 유닛입니다.
FRL은 Filter Regulator Lubricator 의 첫 글자를 조합한 용어입니다.
한국에서는 에어 유니트, 에어 서비스 유니트, 공압 삼점 세트 등으로 부르기도 합니다.
FRL을 단순히 세 개의 부품을 하나로 붙인 장치라고 생각하기 쉽지만 실제로는 압축공기를 공압 기기가 사용할 수 있는 상태로 만드는 에어 준비 시스템(Air Preparation System)이라고 이해하는 것이 좋습니다.
1. 컴프레서에서 나온 공기를 바로 사용할 수 없는 이유
컴프레서는 대기 중 공기를 흡입해 압축합니다.
그러나 압축공기에는 여러 가지 관리해야 할 요소가 있습니다.
공기 속 먼지와 미세 입자가 들어올 수 있고, 배관 내부에서 발생한 녹이나 오염물이 섞일 수도 있습니다.
또 압축된 공기가 식으면서 수분이 응축될 수 있습니다.
공장 메인 배관의 압력이 실제 장치에서 필요한 수준보다 높을 수도 있습니다.
일부 구형 또는 특정 공압 장치에서는 윤활유 미스트가 필요할 수도 있습니다.
따라서 공압 장비에 공급하기 전에 공기의 상태를 용도에 맞게 조절해야 합니다.
이 과정이 바로 FRL의 역할입니다.

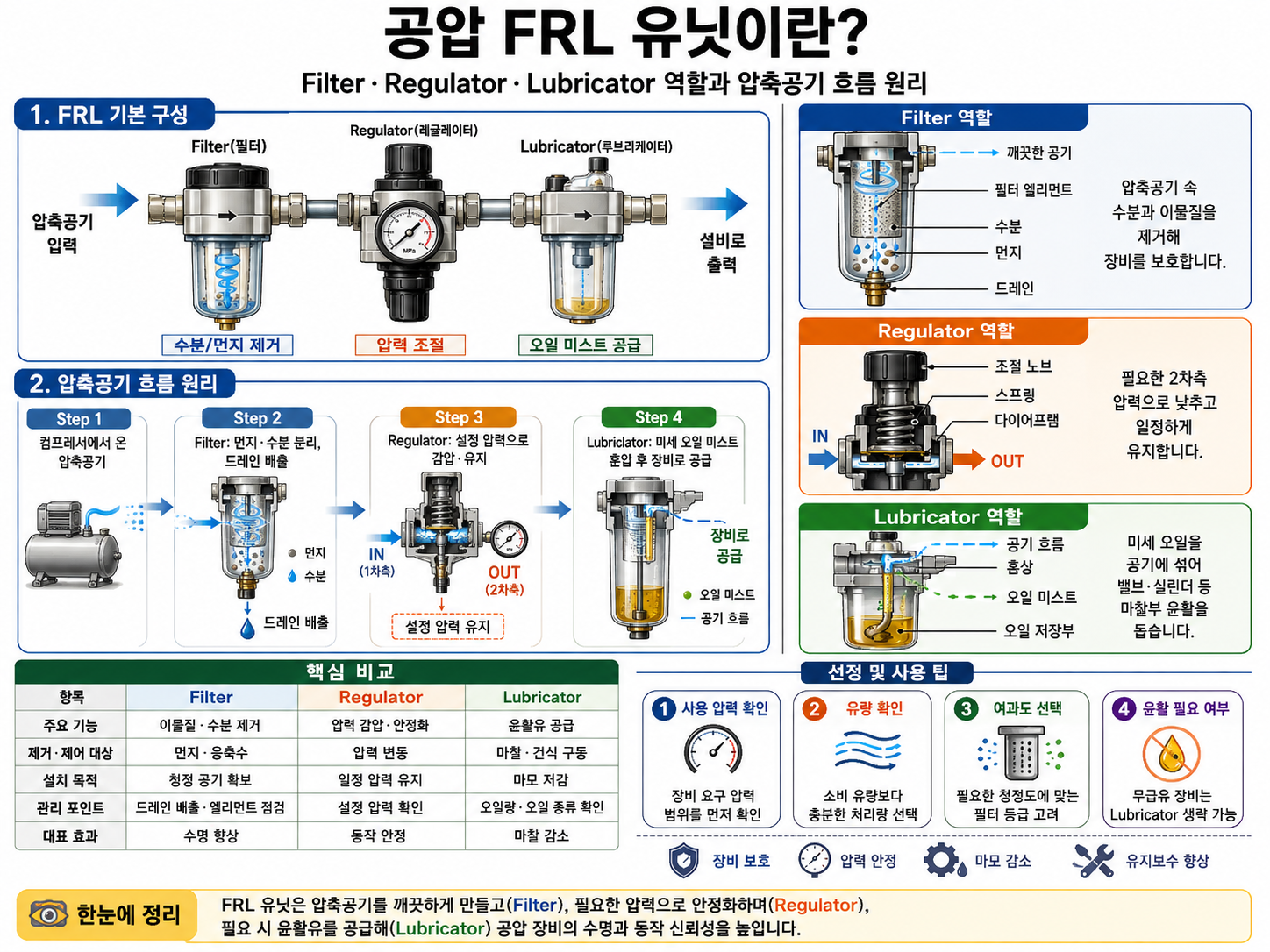

2. FRL의 기본 공기 흐름
일반적인 FRL의 공기 흐름은 다음처럼 이해하면 쉽습니다.
공급 압축공기
↓
Filter
입자와 응축수 제거
↓
Regulator
필요한 압력으로 감압
↓
Lubricator
필요한 경우 오일 미스트 공급
↓
솔레노이드 밸브
↓
공압 실린더·그리퍼·공압 모터
이 순서를 기억하면 각 부품의 역할도 쉽게 이해할 수 있습니다.
3. Filter는 무엇을 제거할까?
FRL에서 첫 번째 F는 Filter, 즉 에어 필터입니다.
필터는 압축공기에 섞여 있는 고형 입자와 응축된 수분 등을 제거하는 역할을 합니다.
배관 내부의 녹가루나 먼지 같은 이물질이 솔레노이드 밸브 내부의 작은 통로에 들어가면 스풀 움직임을 방해할 수 있습니다.
실린더 내부 씰과 슬라이딩 부품에도 좋지 않은 영향을 줄 수 있습니다.
따라서 하류의 공압 기기를 보호하기 위해 필터가 필요합니다.
4. 필터 안에서는 공기가 어떻게 움직일까?
일반적인 공압 필터에서는 들어온 공기의 방향을 바꾸거나 회전시키면서 상대적으로 무거운 물방울과 큰 입자를 분리합니다.
이후 공기가 필터 엘리먼트를 통과하면서 더 작은 고형 오염물이 제거됩니다.
분리된 물과 이물은 필터 하단의 볼(Bowl)에 모입니다.
이 물을 일정한 시기에 빼내는 것이 드레인 관리입니다.
5. 필터의 투명한 컵에 물이 차는 이유
공기 중에는 수증기가 존재합니다.
컴프레서에서 공기를 압축하면 온도가 올라가고, 이후 배관과 탱크에서 공기가 식으면서 수분이 응축될 수 있습니다.
이렇게 액체 상태로 변한 물이 공압 배관을 따라 이동하고 필터에서 분리될 수 있습니다.
따라서 필터 볼 안에 물이 차는 것은 드문 현상이 아닙니다.
하지만 물을 그대로 방치해서는 안 됩니다.
일정 수준 이상 쌓이면 드레인을 통해 배출해야 합니다.
6. 수동 드레인과 자동 드레인
필터 하부의 물을 배출하는 방식에는 여러 종류가 있습니다.
수동 드레인
작업자가 직접 밸브를 열어 물을 배출합니다.
반자동 드레인
특정 압력 조건에서 배출되는 방식입니다.
자동 드레인
응축수가 일정 수준 이상 모이면 자동으로 배출할 수 있습니다.
습도가 높거나 압축공기 사용량이 많아 물 발생량이 많은 환경에서는 자동 드레인이 관리에 유리할 수 있습니다.
7. 에어 필터와 에어 드라이어는 같은 장치가 아니다
이 부분은 공압을 처음 공부할 때 자주 혼동합니다.
FRL의 Filter는 주로 이미 액체로 응축된 물과 입자를 제거합니다.
반면 에어 드라이어는 압축공기 속의 수증기를 관리하여 노점을 낮추는 데 사용합니다.
따라서 매우 건조한 압축공기가 필요한 장비에서는 FRL 필터만으로 부족할 수 있습니다.
냉동식 드라이어나 흡착식 드라이어 같은 별도의 압축공기 건조 장치가 필요할 수 있습니다.
8. 두 번째 단계 Regulator의 역할
필터를 지나온 공기는 레귤레이터로 들어갑니다.
레귤레이터는 메인 에어 압력을 실제 장비가 필요한 압력으로 낮춥니다.
예를 들어 메인 라인이 높은 압력으로 공급되더라도 실제 공압 실린더 시스템은 그보다 낮은 압력으로 운전할 수 있습니다.
레귤레이터는 단순 감압뿐 아니라 공기 사용량이 변하더라도 설정 압력을 어느 정도 일정하게 유지하는 역할을 합니다.
9. Filter 다음에 Regulator가 오는 이유
레귤레이터 내부에는 다이어프램과 밸브 시트 등 비교적 정밀한 부품이 있습니다.
따라서 오염된 압축공기가 바로 레귤레이터로 들어가는 것보다 먼저 필터로 이물질을 줄이는 것이 유리합니다.
그래서 일반적인 공기 흐름은
Filter → Regulator
순서입니다.
10. Filter Regulator란?
공간을 줄이기 위해 필터와 레귤레이터를 하나의 본체에 결합한 제품도 있습니다.
이를 Filter Regulator라고 합니다.
하나의 제품에서
이물 제거
응축수 분리
압력 조절
기능을 수행합니다.
소형 자동화 장비에서는 F와 R을 따로 설치하는 것보다 Filter Regulator를 사용하는 경우도 많습니다.
11. 세 번째 Lubricator의 역할
FRL의 L은 Lubricator, 즉 루브리케이터입니다.
루브리케이터는 필요한 경우 압축공기에 아주 작은 양의 윤활유를 섞어 하류 공압 장치로 보냅니다.
공기가 루브리케이터를 통과할 때 발생하는 압력차를 이용하여 오일을 끌어올리고 작은 미스트 형태로 공기와 섞습니다.
이 오일 미스트가 배관을 따라 이동하면서 윤활이 필요한 부품에 공급됩니다.
12. FRL에는 반드시 Lubricator가 있어야 할까?
그렇지 않습니다.
이 부분은 매우 중요합니다.
FRL이라는 이름 때문에 공압 시스템에는 F, R, L이 항상 세트로 설치되어야 한다고 생각하기 쉽습니다.
하지만 현대의 많은 공압 실린더와 솔레노이드 밸브는 제조 과정에서 초기 윤활이 되어 있어 무급유로 사용할 수 있도록 설계되어 있습니다.
이런 장치에는 별도의 Lubricator가 필요하지 않을 수 있습니다.
따라서 실제 시스템은
Filter + Regulator
또는
Filter Regulator
형태로만 사용하는 경우도 많습니다.
13. 윤활유를 넣으면 무조건 좋은 것이 아닌 이유
윤활이 필요하지 않은 장비에 불필요하게 오일 미스트를 공급하면 오히려 문제가 될 수 있습니다.
배기되는 공기와 함께 오일이 주변으로 나올 수 있고 제품이나 공정을 오염시킬 수 있습니다.
특히
식품 생산
전자부품
도장
정밀 측정
청정 공정
등에서는 오일에 민감할 수 있습니다.
따라서 Lubricator 사용 여부는 해당 공압 기기의 제조사 조건을 우선적으로 확인해야 합니다.
14. Lubricator가 마지막에 위치하는 이유
만약 루브리케이터를 Filter보다 앞에 놓는다고 생각해 보겠습니다.
공기 속에 넣은 윤활유 미스트가 뒤쪽 Filter에서 다시 제거될 수 있습니다.
그러면 정작 윤활이 필요한 장치까지 오일이 전달되지 않을 수 있습니다.
또 Regulator까지 불필요한 오일 영향을 받을 수 있습니다.
따라서 일반적으로 루브리케이터는 공기 준비 단계의 뒤쪽에 설치합니다.
Filter → Regulator → Lubricator
순서가 기본입니다.
15. FRL의 크기가 작으면 어떻게 될까?
FRL을 선정할 때 가장 중요하게 봐야 하는 것 가운데 하나가 유량입니다.
배관 나사 사이즈가 맞는다고 해서 무조건 적합한 것은 아닙니다.
대형 실린더를 고속으로 움직이거나 여러 액추에이터가 동시에 작동하면 순간적으로 많은 공기가 필요합니다.
FRL 내부 통로가 너무 작으면 압력강하가 발생합니다.
장비가 멈춰 있을 때는 압력계가 정상인데 실린더가 작동하면 압력이 크게 떨어지는 현상이 나타날 수 있습니다.
16. Filter가 막히면 FRL 전체가 영향을 받는다
필터 엘리먼트에 먼지와 오염물이 계속 쌓이면 공기가 통과할 수 있는 면적이 줄어듭니다.
그 결과 하류 유량이 부족해질 수 있습니다.
실린더가 느려지거나 에어 척의 파지력이 약해지고 여러 장치가 동시에 작동할 때 압력이 떨어지는 문제가 발생할 수 있습니다.
따라서 필터는 설치하는 것으로 끝나는 것이 아니라 정기적인 점검과 관리가 필요합니다.
17. FRL은 압축공기 품질을 만드는 출발점이다
공압 장비가 반복적으로 고장 나면 실린더나 솔레노이드 밸브 자체만 확인하기 쉽습니다.
하지만 문제의 원인이 상류 압축공기에 있을 수도 있습니다.
오염된 공기, 지나치게 많은 수분, 불안정한 압력, 부족한 유량이 하류 공압 장치에 영향을 줍니다.
따라서 고장을 예방하려면 공기가 어디에서 만들어져 어떤 상태로 장비까지 전달되는지 전체 흐름을 확인해야 합니다.
18. 일반적인 압축공기 흐름
공장 압축공기 시스템을 간단하게 정리하면 다음과 같습니다.
대기
↓
컴프레서
↓
애프터쿨러·에어탱크
↓
드라이어
↓
공장 메인 배관
↓
FRL 또는 에어 준비 유닛
↓
솔레노이드 밸브
↓
실린더·에어 척
장비의 규모와 요구 품질에 따라 실제 구성은 달라질 수 있지만 전체 흐름을 이해하는 데 도움이 됩니다.
마무리
FRL 유닛은 공압 장비 앞에 관행적으로 붙이는 단순 부속품이 아닙니다.
Filter는 압축공기에 포함된 입자와 응축수를 제거하고, Regulator는 필요한 압력으로 감압하여 안정적으로 공급하며, Lubricator는 실제로 윤활이 필요한 장비에 한해 적절한 양의 오일 미스트를 공급합니다.
그리고 모든 공압 시스템에 반드시 Lubricator까지 설치해야 하는 것은 아닙니다.
현대 공압 시스템에서는 사용 부품과 공정 조건에 따라 F+R 또는 Filter Regulator만 사용하는 경우도 많습니다.
따라서 FRL을 제대로 이해하려면 세 글자의 이름을 외우는 것보다 압축공기가 장비에 도달하기 전에 왜 여과하고, 왜 압력을 낮추고, 언제 윤활이 필요한지를 이해하는 것이 중요합니다.
