공압 감압 밸브 원리｜레귤레이터가 압력을 낮추고 일정하게 유지하는 이유
공압 시스템을 살펴보면 컴프레서에서 나온 압축공기가 바로 실린더나 솔레노이드 밸브로 들어가지 않고 중간에 여러 공기 처리 장치를 거치는 것을 볼 수 있습니다.
그중 가장 중요한 부품 가운데 하나가 감압 밸브 또는 공압 레귤레이터(Pressure Regulator)입니다.
감압 밸브라고 하면 단순히 높은 압력을 낮추는 밸브라고 생각하기 쉽습니다. 하지만 실제 역할은 조금 더 복잡합니다.
공급되는 1차측 압력이 어느 정도 변하거나 공압 장치에서 사용하는 공기량이 달라져도 2차측 압력을 사용자가 설정한 값에 최대한 가깝게 유지하는 것이 핵심입니다.
공압 실린더의 추력, 에어 척의 파지력, 에어 블로우의 세기처럼 압력에 영향을 받는 장치가 많기 때문에 레귤레이터의 안정적인 압력 제어는 공압 시스템 전체의 성능과 직접 연결됩니다.
1. 공압 시스템에서 감압 밸브가 필요한 이유
공장에서는 일반적으로 하나의 컴프레서가 여러 생산설비에 압축공기를 공급합니다.
메인 배관에는 일정한 수준 이상의 압력을 유지해야 여러 설비가 동시에 공기를 사용할 수 있습니다.
그런데 각각의 장치가 요구하는 압력은 서로 다릅니다.
예를 들어 큰 공압 실린더는 일정 수준 이상의 힘이 필요할 수 있지만 작은 에어 블로우 장치는 훨씬 낮은 압력으로도 충분할 수 있습니다.
이때 모든 장치에 메인 압력을 그대로 사용하면 필요 이상의 공기를 소비할 수 있고 부품에 불필요한 부담도 줄 수 있습니다.
반대로 압력이 너무 낮으면 실린더가 작업물을 밀지 못하거나 에어 척이 제품을 안정적으로 잡지 못하는 문제가 발생합니다.
따라서 장비별로 필요한 압력을 설정하는 것이 중요합니다.
바로 이 역할을 담당하는 것이 압력 레귤레이터입니다.
2. 감압 밸브는 단순히 구멍을 좁히는 장치가 아니다
감압 밸브를 단순한 오리피스처럼 생각하는 경우가 있습니다.
배관 통로를 좁히면 유동에 저항이 생기고 압력이 떨어질 수 있으므로 얼핏 비슷해 보입니다.
하지만 단순한 좁은 구멍만으로는 공기 소비량이 변할 때 일정한 출력 압력을 유지하기 어렵습니다.

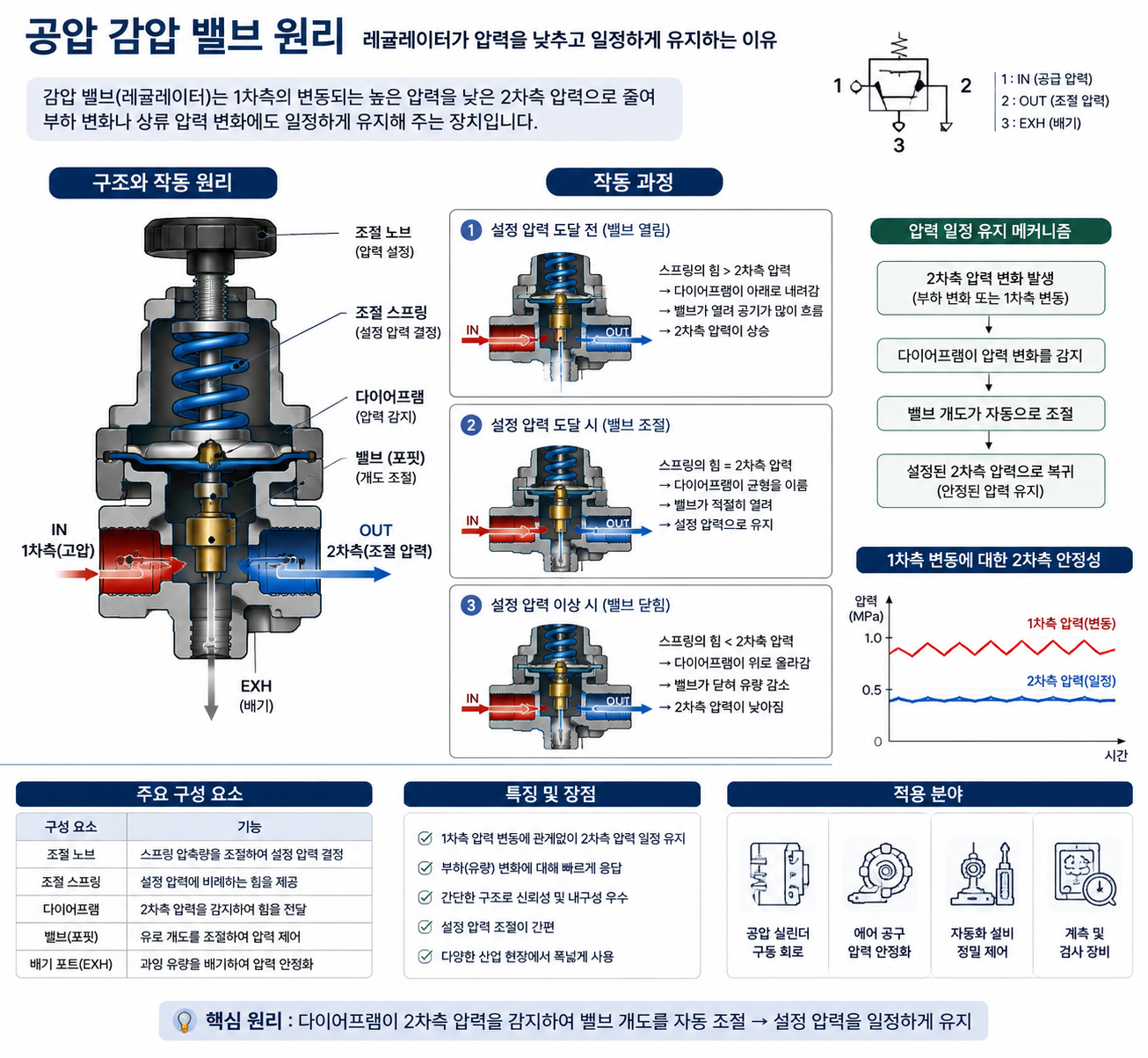

공압 레귤레이터 내부에는 보통 다음과 같은 부품이 들어 있습니다.
압력 조절 노브
조절 스프링
다이어프램
밸브 또는 포핏
밸브 시트
내부 압력 통로
이 부품들이 서로 힘의 균형을 이루면서 출력 압력을 조절합니다.
즉 레귤레이터는 기계적인 피드백 제어 장치라고 이해하면 쉽습니다.
3. 조절 노브를 돌리면 내부에서 어떤 일이 일어날까?
레귤레이터 상단에 있는 조절 노브를 돌리면 내부 스프링의 압축량이 달라집니다.
설정 압력을 높이는 방향으로 노브를 돌리면 스프링이 더 많이 압축됩니다.
스프링이 다이어프램을 밀어 내부 공급 밸브를 열게 됩니다.
그러면 1차측의 압축공기가 밸브를 지나 2차측으로 이동합니다.
2차측 압력이 올라가면 이 압력이 다이어프램 반대쪽에 작용하기 시작합니다.
결국 내부에서는 조절 스프링이 만드는 힘과 2차측 압력이 다이어프램에 만드는 힘이 서로 균형을 이루려고 합니다.
원하는 설정 압력에 가까워지면 밸브의 열림 정도가 줄어듭니다.
따라서 공기가 무조건 계속 공급되는 것이 아니라 필요한 만큼만 통과합니다.
4. 압력이 떨어지면 레귤레이터는 어떻게 반응할까?
실린더가 움직이거나 에어 블로우가 작동하면 하류에서 압축공기를 사용합니다.
그러면 레귤레이터 2차측 압력이 떨어집니다.
2차측 압력이 낮아지면 다이어프램을 밀어 올리는 힘도 줄어듭니다.
이때 스프링 힘이 상대적으로 커지면서 다이어프램과 내부 밸브가 움직입니다.
공급 통로가 더 열리고 1차측에서 새로운 압축공기가 들어옵니다.
다시 압력이 높아지면 밸브가 필요한 만큼 닫힙니다.
즉 작동 과정은 다음처럼 반복됩니다.
공기 사용 → 출력 압력 감소 → 공급 밸브 열림 → 압축공기 공급 증가 → 출력 압력 회복 → 밸브 개도 감소
이 과정이 자동으로 반복되면서 2차측 압력을 설정값에 가깝게 유지합니다.
5. 압력과 공압 실린더 힘의 관계
공압 실린더가 만들어내는 이론적인 힘은 기본적으로 다음 관계로 생각할 수 있습니다.
[F=P\times A]
여기서
(F) = 실린더에서 발생하는 힘
(P) = 피스톤에 작용하는 압력
(A) = 피스톤 유효 면적
입니다.
같은 실린더에서 압력을 올리면 이론적인 추력이 커집니다.
반대로 압력을 낮추면 추력도 감소합니다.
따라서 레귤레이터는 단순히 공기의 상태를 조절하는 부품이 아니라 실제 액추에이터가 만들어내는 힘을 결정하는 중요한 장치입니다.
6. 레귤레이터 압력을 높이면 공기 소비량도 늘어날 수 있다
공압 장비에서 힘이 부족하다고 레귤레이터를 계속 높이는 경우가 있습니다.
그러나 필요한 것보다 높은 압력을 사용하면 압축공기 소비량이 증가할 수 있습니다.
특히 실린더가 매 사이클마다 내부 챔버를 압축공기로 채우고 다시 대기로 배출하는 공압 시스템에서는 불필요한 압력 상승이 반복적인 에너지 소비 증가로 이어질 수 있습니다.
따라서 장비가 정상적으로 작동할 수 있는 범위에서 적절한 압력을 사용하는 것이 중요합니다.
7. 레귤레이터의 설정값과 실제 압력이 다른 이유
예를 들어 레귤레이터를 0.5MPa로 설정했다고 가정해 보겠습니다.
장비가 멈춰 있을 때는 압력계에 거의 0.5MPa가 표시될 수 있습니다.
그런데 여러 실린더가 동시에 움직이기 시작하면 순간적으로 0.45MPa 또는 그 이하로 떨어질 수도 있습니다.
그 이유는 실제 레귤레이터에는 유량 한계가 있기 때문입니다.
공기가 많이 흐르면 레귤레이터 내부와 배관에서 압력강하가 발생합니다.
따라서 레귤레이터 선정 시 포트 사이즈만 보고 결정해서는 안 됩니다.
필요 유량과 압력-유량 특성을 함께 확인해야 합니다.
8. 레귤레이터가 작으면 어떤 문제가 발생할까?
필요한 유량보다 지나치게 작은 레귤레이터를 사용하면 장비가 작동하는 순간 압력이 크게 떨어질 수 있습니다.
정지 상태에서는 정상 압력처럼 보이지만 실린더가 움직이기만 하면 힘이 부족해지는 현상이 대표적입니다.
다음과 같은 증상이 나타날 수 있습니다.
실린더 속도가 느려진다.
여러 실린더를 동시에 움직이면 동작이 불안정하다.
에어 척의 파지력이 부족하다.
에어 블로우의 세기가 약해진다.
솔레노이드 밸브 작동이 불안정해질 수 있다.
이때 무조건 설정 압력을 높이기보다는 레귤레이터와 상류 배관의 유량 용량을 확인해야 합니다.
9. Relieving 레귤레이터란?
공압 레귤레이터를 검색하다 보면 Relieving Type이라는 표현을 볼 수 있습니다.
이는 2차측 압력이 설정 압력보다 높을 때 일정 조건에서 내부의 압력을 대기로 배출할 수 있는 구조입니다.
예를 들어 현재 0.6MPa로 운전하던 장비에서 설정값을 0.4MPa로 낮췄다고 생각해 보겠습니다.
하류 배관과 장치에는 이미 0.6MPa 수준의 압력이 남아 있습니다.
Relieving 타입에서는 이 과도한 하류 압력을 레귤레이터 내부 통로를 통해 배출하여 새로운 설정 압력에 가까워질 수 있습니다.
10. Non-Relieving 타입은 무엇이 다른가?
Non-Relieving 타입은 레귤레이터 자체에서 2차측 공기를 대기로 배출하지 않는 구조입니다.
따라서 설정 노브를 낮추더라도 하류에 압축공기가 갇혀 있으면 게이지 압력이 즉시 내려가지 않을 수 있습니다.
하류 장치에서 공기를 실제로 사용하거나 별도의 배기 경로가 있어야 압력이 낮아집니다.
따라서 기존 레귤레이터를 교체할 때는 단순히 나사 규격과 압력 범위만 확인하지 말고 Relieving 여부도 확인하는 것이 좋습니다.
11. 레귤레이터와 릴리프 밸브의 차이
두 용어가 비슷해서 혼동하기 쉽습니다.
압력 레귤레이터
높은 공급 압력을 필요한 낮은 압력으로 낮추고 정상 운전 중 설정 압력을 유지합니다.
릴리프 밸브
회로 압력이 허용 수준보다 높아졌을 때 유체를 배출하여 과압을 제한하는 데 사용합니다.
즉 정상적인 공급 압력 제어와 과압 보호라는 목적이 다릅니다.
12. 압력계는 압력을 조절하는 장치가 아니다
레귤레이터 옆에 압력계가 붙어 있기 때문에 둘을 하나의 장치로 생각할 수 있습니다.
압력계의 역할은 현재 하류 압력을 보여주는 것입니다.
실제 압력 조절은 레귤레이터 내부의 스프링과 다이어프램, 밸브가 담당합니다.
압력계는 작업자가 설정 상태와 압력 변화를 확인하기 위한 계측 부품입니다.
13. 압력 설정은 어느 방향으로 해야 할까?
압력 조정 시에는 해당 제조사의 설명서를 따르는 것이 가장 중요합니다.
일반적으로 설정 압력을 낮춘 뒤 필요한 압력까지 서서히 올리는 방향으로 맞추면 내부 기구의 히스테리시스 영향을 줄이는 데 도움이 될 수 있습니다.
조정을 마친 후에는 잠금식 노브가 있는 제품이라면 노브를 잠가 설정값이 임의로 바뀌지 않도록 합니다.
14. 압력이 자꾸 떨어질 때 점검할 항목
레귤레이터 게이지가 계속 떨어진다고 무조건 레귤레이터 고장으로 판단하면 안 됩니다.
먼저 다음 항목을 확인합니다.
첫째, 컴프레서와 메인 배관에서 충분한 공급 압력이 들어오는가?
둘째, 필터 엘리먼트가 막혀 있지 않은가?
셋째, 레귤레이터의 최대 유량이 장비 요구량보다 작은 것은 아닌가?
넷째, 배관이나 피팅에서 에어 누설이 발생하지 않는가?
다섯째, 여러 장비가 동시에 공기를 사용하면서 메인 압력이 떨어지고 있지 않은가?
여섯째, 배관 내경이 지나치게 작지 않은가?
공압 문제는 하나의 부품보다 전체 유로를 따라 확인하는 것이 중요합니다.
15. 감압 밸브 선정 시 확인해야 하는 사항
레귤레이터를 선정할 때는 다음 사항을 확인하는 것이 좋습니다.
최대 입구 압력
필요한 출력 압력 범위
최대 사용 유량
포트 규격
설치 방향
Relieving 또는 Non-Relieving
역류 기능 필요 여부
압력계 또는 디지털 센서 필요 여부
사용 온도
주변 환경
사용 유체
특히 유량이 큰 장비에서는 작은 레귤레이터를 사용한 뒤 압력강하 문제를 겪지 않도록 주의해야 합니다.
16. 에너지 절약을 위해 레귤레이터가 중요한 이유
압축공기는 컴프레서가 전기 에너지를 사용하여 만들어냅니다.
따라서 필요 이상으로 높은 압력을 유지하면 공기 소비량 증가와 함께 컴프레서 운전 부담도 커질 수 있습니다.
모든 장비를 한 가지 높은 압력으로 운전하는 것보다 공정별로 필요한 압력을 구분하여 레귤레이터로 관리하는 것이 효율적인 경우가 많습니다.
예를 들어 큰 힘이 필요한 클램프는 상대적으로 높은 압력으로 운전하고, 단순 에어 블로우나 작은 실린더에는 더 낮은 압력을 사용하는 방식입니다.
마무리
공압 감압 밸브, 즉 레귤레이터는 단순히 압축공기의 압력을 떨어뜨리는 밸브가 아닙니다.
조절 스프링의 힘과 2차측 압력이 다이어프램에 만드는 힘의 균형을 이용해 내부 밸브 개도를 자동으로 조절하고, 하류에서 공기 사용량이 변해도 설정 압력을 가능한 일정하게 유지하는 장치입니다.
이 원리를 이해하면 왜 레귤레이터를 장비마다 설치하는지, 왜 필요한 유량에 맞는 크기를 골라야 하는지 이해하기 쉬워집니다.
공압 실린더나 에어 척의 힘이 부족하다고 무조건 압력을 높이기보다 공급 압력, 유량, 필터 막힘, 배관 크기, 에어 누설 등을 함께 점검하는 것이 올바른 방법입니다.
