건축 도면 기초 읽기: 평면도/입면도/단면도 초보자 해설(평면도, 입면도, 단면도)

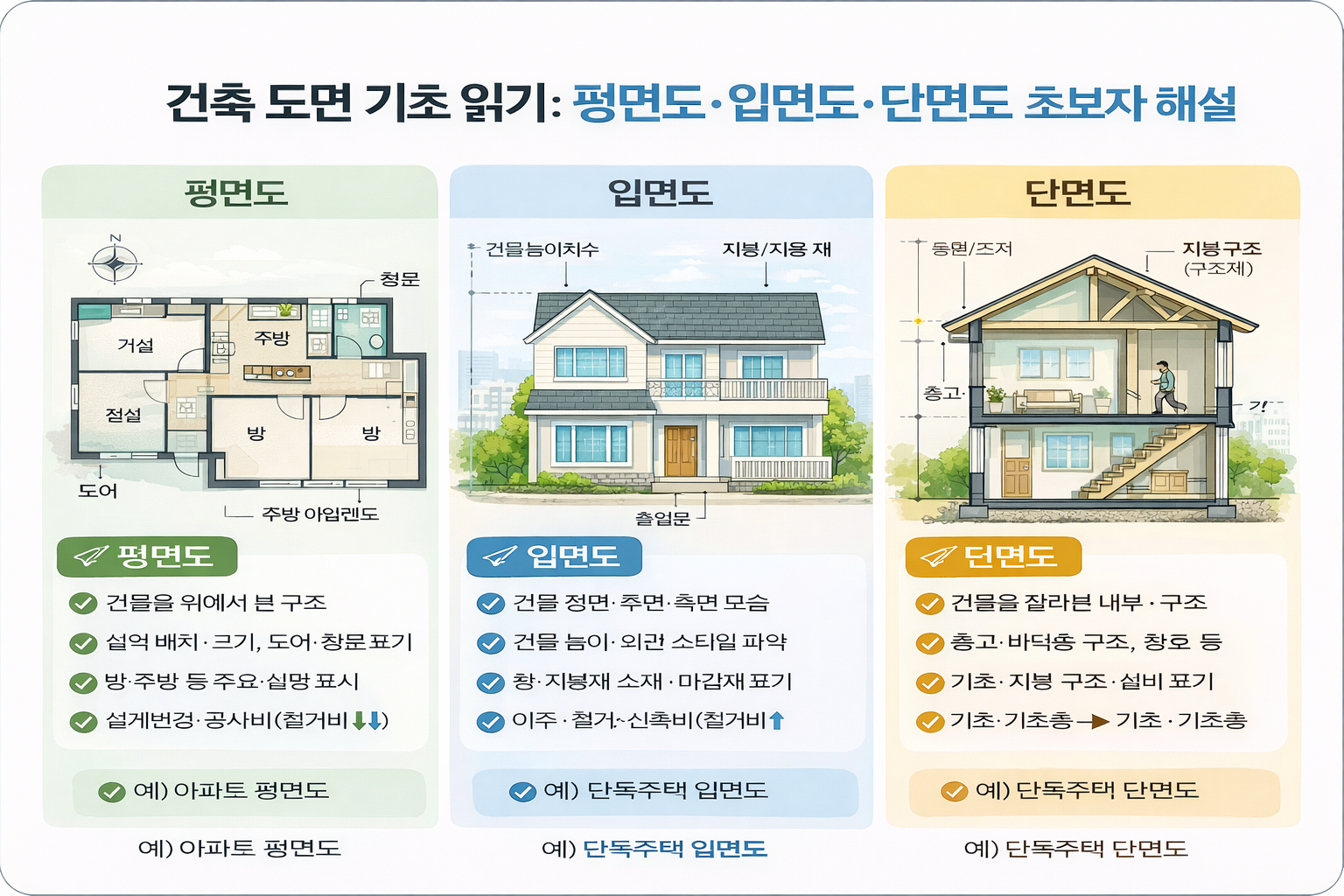

건축 도면은 “전문가만 보는 종이”처럼 느껴지지만, 기본만 이해해도 집을 짓거나 리모델링할 때 의사결정이 훨씬 쉬워집니다. 2026년에는 자재비와 공사비 변동이 큰 만큼, 도면을 읽어 ‘무엇이 포함되고 무엇이 빠졌는지’를 확인하는 능력이 비용과 품질을 좌우하는 경우가 많습니다. 이 글에서는 초보자가 가장 먼저 접하는 평면도, 입면도, 단면도를 중심으로 도면을 읽는 순서와 핵심 포인트를 정리합니다.
평면도: 생활 동선과 공간 크기를 가장 먼저 확인하는 도면
평면도는 건물을 위에서 내려다본 것처럼 표현한 도면입니다. 문, 창, 벽, 가구 배치, 방의 크기와 동선을 한눈에 보여주기 때문에 초보자에게 가장 친숙하면서도 가장 중요한 도면입니다. 평면도를 볼 때 첫 번째로 해야 할 일은 “스케일(축척)”과 “치수(치수선)”를 확인하는 것입니다. 같은 도면이라도 축척이 다르면 실제 크기 감이 달라지고, 치수선이 표기된 값이 실제 시공 기준이 됩니다. 사진처럼 보이는 그림에만 의존하면 방이 커 보이거나 작아 보이는 착시가 생길 수 있으니, 숫자 치수로 판단하는 습관이 중요합니다.
평면도에서 초보자가 자주 헷갈리는 요소는 벽의 종류입니다. 도면에는 구조벽(하중을 받는 벽)과 비구조벽(칸막이벽)이 섞여 있을 수 있고, 두께나 해칭(무늬), 기호로 구분되는 경우가 많습니다. 구조벽은 철거·이동이 제한될 수 있으므로, 리모델링을 고려한다면 “어떤 벽이 구조벽인지”를 먼저 확인해야 합니다. 특히 아파트는 내력벽 여부가 공사의 가능 범위를 결정하기 때문에, 평면도에서 구조 관련 표기(벽 두께, 구조 그리드, 기둥 위치)를 함께 확인하는 것이 좋습니다.
다음으로 확인할 것은 출입문과 창의 방향입니다. 도면에서 문은 보통 열리는 방향이 호(곡선)로 표시되고, 창은 창틀 선과 기호로 표시됩니다. 문이 열리는 방향이 동선과 가구 배치에 큰 영향을 주는데, 초보자들은 방 크기만 보고 문 여닫는 공간을 놓치는 경우가 많습니다. 예를 들어 침실 문이 열렸을 때 침대 헤드와 충돌하거나, 욕실 문이 세면대와 간섭되는 경우는 도면 단계에서 충분히 예방할 수 있습니다. 또한 창 위치는 채광과 환기, 그리고 가구 배치에 직접 연결됩니다. “창이 크면 좋은 집”이라고 단순화하기보다, 빛이 들어오는 방향과 눈부심, 여름 과열, 프라이버시를 함께 고려하는 것이 2026년 주거 트렌드에 더 맞는 접근입니다.
평면도에서 꼭 체크해야 할 실전 포인트는 동선입니다. 현관에서 주방으로, 주방에서 다용도실로, 세탁 동선이 어떻게 이어지는지, 화장실을 거치지 않고 침실로 이동할 수 있는지 같은 일상 동선이 도면에 그대로 드러납니다. 또 수납도 평면도에서 어느 정도 읽을 수 있습니다. 붙박이장 위치, 팬트리, 다용도실 면적, 현관 수납 등은 ‘평수 대비 체감 넓이’를 결정합니다. 마지막으로 전기·설비 계획이 별도 도면으로 존재하더라도, 평면도에서 대략적인 설비 위치(주방 싱크, 욕실, 보일러실)를 확인해 배관 동선이 합리적인지 감을 잡는 것이 좋습니다. 배관이 멀어질수록 공사비와 하자 가능성이 커지는 경우가 있기 때문입니다.
정리하면 평면도는 “내가 이 집에서 어떻게 살 것인가”를 검증하는 도면입니다. 방 크기보다 문·창·수납·동선까지 함께 읽을 때 도면이 실생활에 가까워집니다.
입면도: 외관과 창 비율, 재료 느낌을 판단하는 도면
입면도는 건물을 정면, 측면 등 여러 방향에서 바라본 모습입니다. 평면도가 ‘공간의 배치’를 보여준다면, 입면도는 ‘외관의 비율’을 보여줍니다. 초보자들이 입면도를 볼 때 가장 먼저 확인하면 좋은 것은 층고와 창의 위치입니다. 같은 평면이라도 창의 높이와 위치가 달라지면 외관이 완전히 달라지고, 실내에서 느끼는 개방감과 채광도 달라집니다. 예를 들어 거실 창의 상부 높이가 높으면 시야가 확 트이는 느낌을 주지만, 여름철 일사유입이 커질 수 있어 차양 계획이 함께 필요해집니다. 반대로 창이 낮거나 작으면 외관이 안정적으로 보일 수 있지만, 채광이 부족해질 수 있습니다.
입면도는 재료 계획을 확인하는 데도 유용합니다. 외벽 마감재가 무엇인지, 층별로 재료가 달라지는지, 처마나 차양이 있는지 같은 요소가 입면도에 표현됩니다. 2026년에는 유지관리 관점에서 외장재 선택이 중요해졌기 때문에, 입면도를 볼 때 “비가 맞는 면의 마감이 어떤 재료인지”, “오염이 생기기 쉬운 하부는 어떻게 처리하는지”를 함께 생각하면 좋습니다. 예를 들어 외벽 하부는 빗물 튀김과 오염이 많아 내오염성이 좋은 재료나 디테일이 필요할 수 있습니다.
입면도에서 또 하나 체크해야 할 부분은 배수와 방수 관련 요소입니다. 지붕 형태, 물끊기(빗물 흐름을 끊는 디테일), 홈통과 배수관의 위치는 외관뿐 아니라 누수 위험과 직결됩니다. 특히 평지붕이나 옥상 테라스가 있는 경우, 배수구 위치와 오버플로(비상 배수) 계획이 제대로 있는지 확인하는 것이 좋습니다. 입면도만으로 모든 배수 디테일을 알 수는 없지만, 최소한 “물이 어디로 흘러가게 설계되어 있는지”를 파악하는 데 도움이 됩니다.
입면도를 읽는 초보 팁은 ‘창 비율’을 유심히 보는 것입니다. 창이 많고 크면 밝고 개방감이 좋지만, 단열과 기밀, 그리고 여름 과열 문제가 함께 따라올 수 있습니다. 반대로 창이 적으면 에너지 성능은 좋아질 수 있지만 답답함이 생길 수 있습니다. 따라서 입면도는 디자인 취향만이 아니라, 성능과 유지관리까지 함께 판단하는 도면이라는 점을 기억하면 좋습니다.
단면도: 단열·층고·구조 디테일을 확인하는 ‘성능 도면’
단면도는 건물을 세로로 잘라서 내부를 보여주는 도면입니다. 초보자에게는 가장 어렵게 느껴지지만, 사실 단면도를 읽을 수 있으면 건축 품질을 훨씬 정확히 판단할 수 있습니다. 단면도에서 가장 먼저 봐야 할 것은 층고와 천장 구성입니다. 평면도에서 방 면적이 같아도 층고가 다르면 체감이 달라집니다. 또한 단열재가 들어가는 위치, 지붕 구조, 다락이나 경사지붕 공간의 활용 가능성도 단면도에서 확인할 수 있습니다.
단면도가 중요한 이유는 건물 성능의 핵심이 ‘접합부’에 있기 때문입니다. 예를 들어 외벽과 지붕이 만나는 부분, 외벽과 1층 바닥이 만나는 부분, 창호가 설치되는 부분은 열교와 누수, 기밀 문제가 발생하기 쉬운 구간입니다. 단면도는 이런 접합부를 어떻게 처리할지 보여주는 경우가 많고, 세부 단면(상세도)이 별도로 붙는 경우도 있습니다. 2026년에는 난방비 절감과 결로 예방이 중요한 이슈이기 때문에, 단면도에서 단열이 연속적으로 이어지는지, 기밀층이 어디에 형성되는지, 결로가 생기기 쉬운 열교 부위를 어떻게 막는지 확인하는 것이 실전에서 큰 도움이 됩니다.
단면도에서는 구조 방식도 어느 정도 읽을 수 있습니다. 철근콘크리트인지, 철골인지, 목구조인지에 따라 바닥과 벽, 지붕의 구성과 두께가 달라지고, 보·기둥의 위치와 크기 개념도 단면에서 드러납니다. 또한 계단의 경사와 단높이, 단폭 같은 안전 요소도 단면에서 확인할 수 있습니다. 계단은 평면도에도 표시되지만, 실제 경사와 층고에 따른 계단 길이는 단면에서 더 정확히 파악됩니다. 생활 편의성과 안전을 위해 단면도에서 계단 계획을 체크하는 습관이 좋습니다.
초보자가 단면도에서 놓치기 쉬운 부분은 ‘천장 속 공간’입니다. 배관·덕트·전기 배선이 지나가는 공간이 충분한지, 점검구가 필요한지, 매립 조명 계획이 가능한지 같은 요소가 단면에서 어느 정도 보입니다. 특히 열회수 환기장치나 시스템에어컨 같은 설비를 계획한다면, 단면에서 덕트와 배관이 지나갈 공간이 없어서 설계를 다시 해야 하는 경우가 생길 수 있습니다. 그래서 설비 계획이 있는 집일수록 단면도를 미리 확인하는 것이 중요합니다.
건축 도면을 읽는 가장 쉬운 순서는 평면도 → 입면도 → 단면도입니다. 평면도에서는 동선과 수납, 문·창 간섭을 확인하고, 입면도에서는 외관 비율과 창 비율, 유지관리 요소(배수·마감)를 점검하며, 단면도에서는 층고와 단열 연속성, 열교·기밀 디테일, 설비 공간까지 확인하는 것이 핵심입니다. 도면을 완벽히 읽지 못해도 괜찮습니다. 중요한 것은 “내가 궁금한 생활 요소를 도면에서 체크하는 습관”입니다. 도면을 이해하는 만큼 공사 과정에서의 오해와 추가 비용을 줄일 수 있고, 결과적으로 더 만족스러운 집에 가까워집니다.
